Bago humiling ng quote, magpasya kung ano talaga ang bibilhin mo: tubular stock na gagawing isang bahagi, o pressure-rated pipe na nilalayon na magdala ng fluid. Pagkatapos ay tukuyin ang OD, ID, haba, tapos na bahagi na sobre, mga kondisyon ng serbisyo, dami, mga kinakailangan sa inspeksyon at dokumentasyon. Pinipigilan ng pagkakaibang iyon ang pinakamahal na error sa RFQ—ang pagtrato sa isang semi-tapos na engineering-plastic na profile na parang ito ay isang sertipikadong bahagi ng piping-system.
Magpasya muna kung ang aplikasyon ay nangangailangan ng semi-finished tubular stock o pressure-rated process pipe

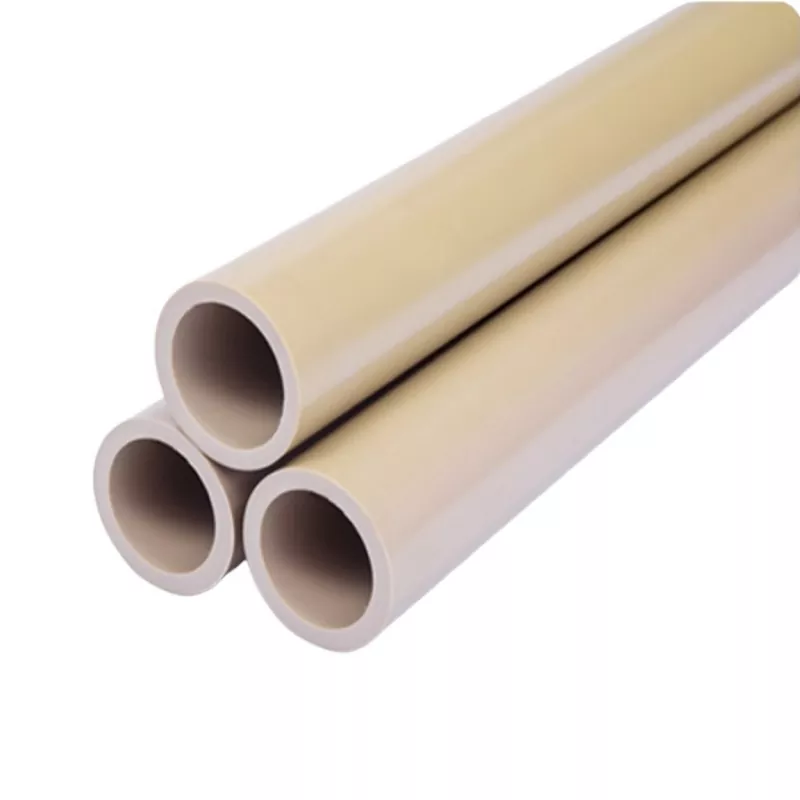

KaramihanSILIPIN ang mga tubo ng GF30ibinebenta bilang mga semi-finished na profile ay mga tubong makapal na dingding na ginagamit sa mga bushings ng makina, manggas, mga insulating body, mga bahagi ng pagsusuot at mga bahagi ng istruktura. Ang salitang "pipe" ay naglalarawan sa geometry; hindi ito awtomatikong nagtatatag ng rating ng presyon.
Kung ang produkto ay naglalaman ng may presyon na gas o likido, ang iyong pagtatanong ay nangangailangan ng higit sa mga sukat. Sabihin ang medium, operating at upset temperature, normal na pressure, pressure cycle, joint design, kinakailangang design code at acceptance test. Itanong kung makakapagbigay ang supplier ng data ng pressure-rating para sa eksaktong grado, laki at temperatura. Kung wala ang ebidensyang iyon, ituring ang materyal bilangSILIPIN GF30 pantubo na stock, hindi bilang aprubadong proseso ng piping. Mahalaga ito lalo na sa serbisyo ng kemikal, kung saan ang permeation, stress, temperatura at disenyo ng koneksyon ay maaaring pamahalaan ang pagkabigo kahit na ang polimer mismo ay lumalaban sa likido.
Isalin ang drawing sa isang hindi malabo na OD, ID, pader, haba at tapos na bahagi na sobre
Magpadala ng kinokontrol na pagguhit sa halip na isang minarkahang screenshot. Dapat itong tukuyin ang mga yunit, numero ng pagguhit, rebisyon, paraan ng projection at bawat kritikal na ibabaw. Direktang sabihin ang diameter sa labas at diameter sa loob; huwag asahan na kukuha ang supplier ng isa mula sa isang nominal na pader. Isama ang haba ng hiwa, straightness o concentricity na kinakailangan kung saan gumagana, at tukuyin kung aling mga surface ang mananatiling ibinibigay.
Ang tapos na bahagi na sobre ay mahalaga rin. Ipakita ang pinakamalaking natapos na OD, pinakamaliit na natapos na ID, mga balikat, mga uka, mga thread at mga ibabaw ng datum na dapat magkasya sa loob ng iniutos na blangko. Ang isang tubo ay maaaring tumugma sa mga nominal na dimensyon ngunit nag-iiwan ng masyadong maliit na materyal upang linisin ang runout, iregularidad sa ibabaw o mga dulo ng saw-cut.
I-normalize ang mga available na laki bilang OD × ID, mula Φ20 × Φ15 hanggang Φ458 × Φ404, na may 1000 mm at 3000 mm na haba ng stock
Ang Ideal na Plastic ay naglilista ng mga kumbinasyon ng OD × ID na sumasaklaw sa Φ20 × Φ15 hanggang Φ458 × Φ404, na may haba na 1000 mm at 3000 mm. Gamitin ang parehong convention sa RFQ at lagyan ng label ang mga unit bilang millimeters. Inilalarawan ng mga endpoint ang na-publish na hanay; hindi nila ibig sabihin ang bawat posibleng OD at pagpapares ng ID ay karaniwang stock. Kumpirmahin ang eksaktong kumbinasyon sa pamamagitan ngna-publish na PEEK GF30 pipe size range.
| RFQ field | Ano ang sasabihin |
|---|---|
| Mga blangkong sukat | OD × ID × haba ng cut, lahat ay may mga unit |
| Tapos na sobre | Pinakamataas na natapos na OD, minimum na natapos na ID at mga kritikal na feature |
| Haba ng stock | 1000 mm, 3000 mm o mga piraso ng supplier-cut |
| Dami | Bilang ng buong haba, blangko o natapos na mga bahagi |
| Kritikal na geometry | Concentricity, straightness, end squareness at datum scheme kung kinakailangan |
Ihiwalay ang stock tolerance mula sa finished-part tolerance at kumpirmahin ang machining allowance bago mag-order
Ang pahina ng produkto ay nagsasaad ng tolerance na ±0.02 mm, ngunit hindi dapat ulitin ng isang RFQ ang figure na iyon nang hindi tinutukoy ang saklaw nito. Itanong kung aling dimensyon ang sinasaklaw nito, kung ito ay nalalapat sa karaniwang stock o machined parts, at sa ilalim ng kung anong mga kondisyon ng pagsukat. Ang OD tolerance, ID tolerance, wall variation, ovality at straightness ay magkaibang kontrol.
Para sa isang machined component, tukuyin ang mga natapos na tolerance nang hiwalay at hayaan ang supplier na kumpirmahin ang isang sapat na machining allowance. Huwag mag-order ng malapit-net na tubo batay lamang sa mga nominal na sukat. Ang PEEK na puno ng salamin ay matigas, ngunit ang natitirang stress, presyon ng tool at init na nabuo sa panahon ng machining ay maaari pa ring ilipat ang isang manipis na seksyon pagkatapos alisin ang materyal.
Itugma ang 30% na puno ng salamin na PEEK sa temperatura, direksyon ng pagkarga, pagkakalantad sa kemikal at tungkulin ng kuryente
Ang PEEK GF30 ay PEEK compounded na may 30% glass fiber. Ang reinforcement ay karaniwang pinipili para pataasin ang structural stiffness, pahusayin ang creep control at bawasan ang dimensional na paggalaw kumpara sa unfilled PEEK. Hindi inaalis ng mga bentahe na iyon ang pangangailangang tukuyin ang application.
Sabihin sa supplier ang tuluy-tuloy at maikling tagal na temperatura, direksyon ng pagkarga, tagal ng pagkarga, pagbibisikleta, mga materyales sa pagsasama at inaasahang pagkasuot. Para sa pagkakalantad sa kemikal, pangalanan ang aktwal na likido, konsentrasyon, temperatura, oras ng pagkakalantad at kung mayroong mekanikal na stress. Ang “chemical resistant” ay masyadong malawak para sa pag-apruba ng disenyo. Para sa mga de-koryenteng bahagi, tukuyin ang mga kinakailangang katangian ng dielectric, pagkakabukod at pagsubaybay sa halip na ipagpalagay na ang pag-uugali ng base polymer ay nagdadala ng hindi nagbabago sa napunong tambalan.
Ihambing ang GF30 sa hindi napunong PEEK kapag ang stiffness, thermal expansion at dimensional na kontrol ang nagtulak sa desisyon
Piliin ang GF30 kapag ang higpit, resistensya ng kilabot at kontrol ng dimensional sa ilalim ng init ay sentro sa disenyo. Isaalang-alang ang unfilled PEEK kapag ang ductility, purity, surface finish o hindi gaanong abrasive na pag-uugali ng machining ay mas mahalaga. Ang glass fiber ay nagpapataas ng pagkasuot ng tool at maaaring gumawa ng ibang machined surface kaysa sa hindi napunong materyal. Maaari rin itong lumikha ng mga property na nakadepende sa direksyon batay sa kung paano naproseso ang tubular stock.
Huwag pumili sa pagitan ng mga ito mula sa isang generic na PEEK property sheet. Ihambing ang data para sa aktwal na mga marka at, para sa masikip na pagtitipon, tanungin kung ang halaga ng thermal-expansion ay iniulat sa isang direksyon na nauugnay sa pipe at natapos na bahagi.
I-validate ang tensile strength, flexural modulus, thermal expansion at chemical resistance sa grade-specific datasheet
Tinutukoy ng isang kapaki-pakinabang na panipi ang eksaktong tambalan at inilakip ang datasheet nito. Suriin ang tensile strength, flexural modulus, elongation, thermal behavior, density at coefficient ng thermal expansion, ngunit suriin din ang paraan ng pagsubok, specimen orientation at conditioning. Ang isang solong halaga ng headline ay maaaring magmula sa isang molded specimen na hindi kumakatawan sa isang machined tube wall.
Ang pagkakatugma sa kemikal ay nangangailangan ng katulad na disiplina. Humingi ng ebidensyang tukoy sa grado sa temperatura at konsentrasyon na malapit sa mga kondisyon ng iyong serbisyo. Kung ang pagkabigo ay lilikha ng panganib sa kaligtasan o pagsasara, magplano ng pagsubok sa aplikasyon sa materyal na kinatawan ng produksyon. Ang mga nai-publish na talahanayan ng paglaban ay mga tool sa screening; hindi nila isinasaalang-alang ang bawat kumbinasyon ng stress, likido, temperatura at oras ng pagkakalantad.
Nangangailangan ng pagkakakilanlan ng grado, mga pamamaraan ng pagsubok, pagkakasubaybay sa lot, mga talaan ng inspeksyon at mga naaangkop na dokumento ng pagsunod
Isulat ang pakete ng dokumentasyon sa RFQ upang mapresyo ito at maihanda bago ipadala. Sa pinakamababa, humiling ng pagtatalaga ng tagagawa at grado, pagkakasubaybay sa lot o batch, sertipiko ng pagsang-ayon, mga naaangkop na pamamaraan ng pagsubok at isang ulat ng inspeksyon para sa mga napagkasunduang sukat.
Kung ang iyong proyekto ay nangangailangan ng kapaligiran, kalidad, aerospace, automotive o pagsunod na partikular sa customer, pangalanan ang dokumento o pamantayan at kinakailangang rebisyon. Ang isang pangkalahatang pahayag na ang materyal ay sumusunod sa mga internasyonal na kinakailangan ay hindi isang kapalit para sa sertipiko na kailangan ng iyong tumatanggap na inspektor. Linawin din kung dapat i-trace ng mga talaan ang bawat hiwa na blangko pabalik sa haba ng magulang at kung ang mga label ng packaging ay dapat maglaman ng numero ng lot, rebisyon sa pagguhit at linya ng purchase-order.
Magpadala ng Ideal Plastic ng quote-ready na pakete na may rebisyon sa pagguhit, mga kondisyon ng serbisyo, dami, antas ng inspeksyon, saklaw ng machining, packaging at destinasyon ng paghahatid
Ang iyong package ay dapat maglaman ng isang kasalukuyang drawing, hindi ilang magkasalungat na bersyon. Isama ang hinihiling na grado, OD × ID × haba, tapos na sobre, dami, kapaligiran ng serbisyo, kritikal na pagpapahintulot, antas ng inspeksyon at mga kinakailangang tala. Tukuyin kung ang Ideal Plastic ay nagsu-supply ng full-length na tubo, mga hiwa na blangko o natapos na mga bahagi ng makina. Ang mga tagubilin sa packaging ay dapat tumugon sa malinis na pagbabalot, proteksyon sa dulo, paghihiwalay ng bahagi at paghihiwalay ng lote kung kinakailangan.
Ibigay ang destinasyong bansa, postal code, mga tuntunin sa paghahatid at hiniling na petsa. Ang mga profile na may malalaking diameter o 3000 mm ay maaaring lumikha ng mga hadlang sa kargamento at paghawak na hindi nakikita sa presyo ng piraso. Ipinapadala ang mga detalyeng iyon kasama angcustom PEEK GF30 pipe inquirynagbibigay sa supplier ng sapat na impormasyon upang mag-quote ng materyal, machining, inspeksyon at logistik sa parehong batayan.
Mga FAQ ng Mamimili: standard-stock availability, nakasaad na lead time, sample, machining at dust control, packaging, at panganib sa paghahatid sa ibang bansa
- Ang lahat ba ng nakalistang laki ay magagamit para sa agarang pagpapadala?
- Ang Ideal Plastic ay nagsasaad ng parehong araw na pagpapadala para sa mga karaniwang laki, ngunit dapat kumpirmahin ang availability para sa eksaktong OD × ID, haba, dami at grado sa oras ng pag-order.
- Ano ang nakasaad na lead time para sa custom na materyal?
- Ang nakasaad na custom na lead time ay 7 hanggang 10 araw. Kumpirmahin kung saklaw lang nito ang produksyon o ang machining, inspeksyon, dokumentasyon at transit.
- Dapat ka bang humingi ng sample?
- Oo, kung sensitibo ang surface finish, kulay, pagtugon sa machining o fit. Siguraduhin na ang sample ay parehong grado at, kung posible, kinatawan ng nilalayong ruta ng produksyon.
- Sino ang dapat kontrolin ang machining at glass-fiber dust?
- Magtalaga ng saklaw ng machining sa pagsulat. Ang machine shop ay dapat gumamit ng angkop na carbide o iba pang gamit na lumalaban sa pagsusuot, kontrolin ang init at burr, at kumuha ng glass-filled polymer dust na may naaangkop na pagkuha at mga pamamaraan sa lugar ng trabaho. Ang mga eksaktong parameter ng machining ay nakasalalay sa geometry, tooling, setup at mga kinakailangan sa pagtatapos.
- Paano dapat i-pack ang mga bahagi?
- Tukuyin ang malinis na pambalot, mga protektadong dulo, paghihiwalay ng mga natapos na ibabaw, mga label ng lot at mga kontrol sa kahalumigmigan o kontaminasyon na kinakailangan ng iyong proseso ng pagtanggap.
- Ano ang lumilikha ng panganib sa paghahatid ng internasyonal?
- Ang mga mahahabang profile, mga dokumento sa customs, mga singil sa dimensional na timbang at hindi malinaw na mga tuntunin sa paghahatid ay karaniwang mga lugar ng problema. Ipadala ang patutunguhan at kinakailangang papeles kasama ang pagguhit, pagkatapos ay hilingin sa Ideal Plastic na kumpirmahin ang pagkakaroon, saklaw at mga tuntunin sa pagpapadala sa nakasulat na panipi nito.
