Ginawa sa pamamagitan ng precision CNC machining at high-temperature injection molding, ang Ideal Plastic customized PEEK back-up rings ay naghahatid ng stable na low-friction performance at pulse pressure resistance. Malawakang ginagamit sa hydraulic machinery, oil at gas downhole equipment, semiconductor vacuum system at chemical fluid device, sinusuportahan ng mga ito ang custom na paggawa ng drawing, small-batch sampling at bulk export na mga order para sa mahigpit na industriyal na sealing scenario. Makipag-ugnayan sa amin!

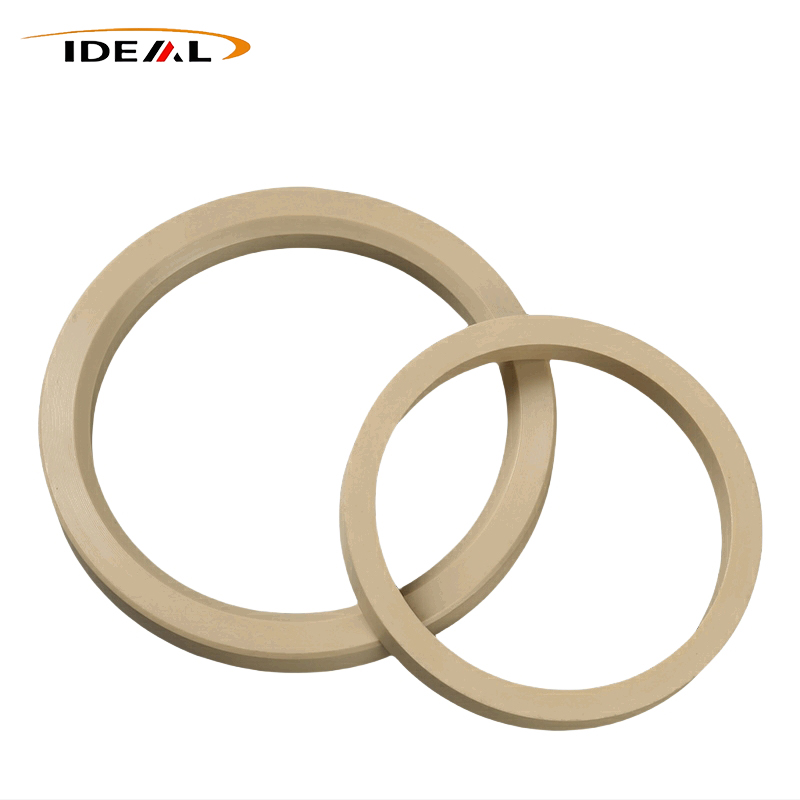

Tamang-tama na Plasticay isang tagagawa ng PEEK back-up rings. Ang mga produkto ay matibay na pantulong na proteksiyon na mga bahagi na espesyal na idinisenyo para sa mga high-pressure sealing system. Ang mga ito ay palaging binuo na may nababanat na O-ring sa halip na nagtatrabaho nang nakapag-iisa. Bilang isang matibay na proteksiyon na hadlang, epektibo nilang pinipigilan ang mga O-ring na maipit sa mga puwang ng pagpupulong sa ilalim ng matinding presyon, na iniiwasan ang pagkasira ng gupit at pagkabigo ng sealing. Ito ay makabuluhang nagpapabuti sa antas ng pressure resistance at pangkalahatang buhay ng serbisyo ng kumpletong sealing assembly, na ginagawa itong mahahalagang accessories para sa high-end na pang-industriyang precision sealing equipment.
Pangunahing paalala: Anuman ang proseso ng produksyon, ang stress-relief annealing ay mahalaga upang matiyak ang pangmatagalang dimensional na katatagan at anti-warping na pagganap ng Polyetherketone Back-up Rings sa matinding mga kapaligiran sa pagtatrabaho.
|
item
|
Pagtutukoy
|
|---|---|
|
Pangalan ng Produkto
|
Polyetheretherketone Back-up Rings
|
|
materyal
|
Hindi Puno ng Silip, Carbon Filled Peek
|
|
Kulay
|
Itim, Beige
|
|
Axial Thickness Matching Parameter
|
1. O-ring Seksyon 1.78: Pagtutugma sa kapal ng back-up na singsing na 0.5-1.0mm2. O-ring Seksyon 2.62: Tumutugma sa kapal ng back-up na singsing na 1.5-1.8mm3. O-ring Seksyon 3.53: Tumutugma sa kapal ng back-up na singsing na 1.8-2.0mm4. Mga Seksyon ng O-ring 5.33, 6.99: Katugmang kapal na 2.0-4.1mm
|
|
Saklaw ng Inner Diameter (ID).
|
1. Maliit na sukat: 5mm-20mm2. Katamtamang laki: 20mm-100mm3. Malaking sukat: 100mm-300mm
|
|
Dimensional Tolerance
|
±0.02mm ~ ±0.05mm
|
|
Halimbawang Serbisyo
|
Upang mapag-usapan
|
|
Mga Sertipikasyon
|
ISO9001, RoHS, REACH
|
|
Mga Pamantayan sa Dimensyon
|
AS568 Imperial Standard, ISO3601 Metric Standard
|
|
Uri ng Istraktura at Serbisyo
|
Solid Unsplit type, Bevel cut / Diagonal split type, Step back-up ring type. Sinusuportahan ang karaniwang supply ng mga bahagi at hindi karaniwang naka-customize na pagproseso ayon sa mga guhit, na sumasaklaw sa small-batch sampling hanggang sa mass production.
|
Ang mga singsing na ito ay nagsisilbing matibay na anti-extrusion reinforcement insert na espesyal na idinisenyo para sa mga high-pressure sealing arrangement. Ginagamit nila ang pambihirang pisikal na bentahe ng PEEK polymer upang protektahan ang mga pangunahing nababanat na seal tulad ng mga O-ring mula sa pagkasira ng extrusion.
Ang PEEK ay nagpapakita ng pambihirang pagganap na anti-creep. Ang permanenteng pagpapapangit ay halos hindi nangyayari sa ilalim ng matagal na mabigat na compression. Kahit na sa ilalim ng matinding pressure na ipinares sa matataas na temperatura, ang mga singsing ay nagpapanatili ng geometry at patuloy na sumasangga sa mga O-ring, na nagpapanatili ng maaasahang anti-extrusion na pagganap sa mga pinahabang cycle.
Nahaharap sa paulit-ulit na pagbabago sa pagitan ng mataas at mababang temperatura, nagtatampok ang Polyetheretherketone Back-up Rings ng tuluy-tuloy na pag-uugali ng thermal expansion nang walang halatang pagbaluktot. Ang materyal ay nananatiling ductile sa mababang temperatura at lumalaban sa paglambot sa ilalim ng init upang mapanatiling gumagana ang buong sealing assembly.
Ang malakas na estruktural rigidity ay naghahatid ng maaasahang compression resistance. Iba sa mga alternatibong naylon, ang PEEK ay sumisipsip ng hindi gaanong kahalumigmigan. Ang pakikipag-ugnay sa tubig ay hindi magti-trigger ng pamamaga, kaya ang assembly jamming at dimensional deviation na mga panganib ay ganap na inalis.
Ang likas na solid self-lubrication ay nagdudulot ng mababang friction coefficient. Para sa reciprocating at rotary sealing system, nananatiling mababa ang friction sa pagitan ng back-up ring, O-ring at metal groove. Ang karagdagang grasa ay hindi kailangan, na tumutugma sa malinis na kapaligiran ng produksyon na walang langis.
Ang matatag na mekanikal na lakas ay nagbibigay-daan sa PEEK na makatiis ng cyclic pressure surges at paulit-ulit na impact load. Ang pagbuo ng bitak at bali ay bihirang mangyari sa ilalim ng tuluy-tuloy na high-pressure pulse, na ginagawang angkop ang mga ito para sa hydraulic cylinders at pulse-pressure machinery.
Bilang katugmang mga proteksiyon na accessory para sa mga istrukturang may mataas na presyon ng sealing, ang mga singsing na ito ay pangunahing ginawa upang malutas ang pinsala sa O-ring na na-trigger ng extrusion sa ilalim ng matinding pressure. Ang mga ito ay mahusay na nagsisilbi sa malupit na kapaligiran na nagtatampok ng mataas na init, matinding pressure, kemikal na kaagnasan at mga alternating pressure load — mga kondisyon kung saan ang karaniwang PTFE o nylon back-up ring ay malamang na mabigo nang maaga mula sa paggapang.
Hydraulic at fluid power na makinarya
Downhole equipment para sa oil at gas energy exploration
Semiconductor vacuum processing system
On-board na mga bahagi ng aerospace
Mga kagamitan sa paghawak ng kemikal na likido
Precision high-pressure na mga medikal na instrumento
Kami ay isang propesyonal na tagagawa na eksklusibong nakatuon sa paggawa ng mga high-performance na PEEK back-up rings. Lubos naming kinikilala ang laganap na mga punto ng pananakit sa mga sitwasyon ng high-pressure sealing na bumabagabag sa karamihan ng mga end user:
- O-ring extrusion failure sa ilalim ng tuloy-tuloy na mataas na presyon
- Cold flow deformation at permanenteng distortion ng back-up rings
- Warpage ng produkto at pagtagas ng system pagkatapos ng pag-install ng field
Karamihan sa mga pangunahing supplier ng back-up na singsing ng PEEK ay tinitiyak lamang na ang mga produkto ay nakakatugon sa mga pangunahing hitsura at mga sukat ng sukat sa ilalim ng temperatura ng silid, habang higit na binabalewala ang kontrol ng panloob na natitirang stress. Ang mga naturang produkto ay madaling pumasa sa mga regular na inspeksyon sa temperatura ng silid ngunit mabilis na nabigo sa ilalim ng matinding pinagsamang mataas na temperatura at mataas na presyon. Ito ay tiyak na humahantong sa:
- Hindi inaasahang at hindi planadong downtime ng kagamitan
- Madalas na pagpapalit ng bahagi at tumaas nang husto ang mga gastos sa pagpapanatili
- Hindi matatag na operasyon ng hydraulic at fluid sealing system
Upang malutas ang karaniwang pagkakamali sa industriya na ito, isinasaalang-alang namin ang stress-relief annealing bilang isang mandatoryong pangunahing proseso ng produksyon, na nagpapaiba sa aming mga produkto mula sa mga ordinaryong katapat. Ang lahat ng aming mga produkto, kung ang precision CNC machined o high-temperature injection molded, ay gumagamit ng standardized production procedures:
- Strict segmented temperature-controlled annealing: Tinatanggal ang panloob na natitirang stress na nabuo sa panahon ng machining at paghubog
- Pinakamataas na pagpapalabas ng stress: Iniiwasan ang pagpapapangit pagkatapos ng pag-install sa ilalim ng malupit na mga kondisyon sa pagtatrabaho
- Matatag na pangkalahatang pagganap: Tinitiyak ang pare-parehong flatness at tumpak na dimensional na katatagan sa ilalim ng tunay na mataas na temperatura at mataas na presyon na mga operating environment

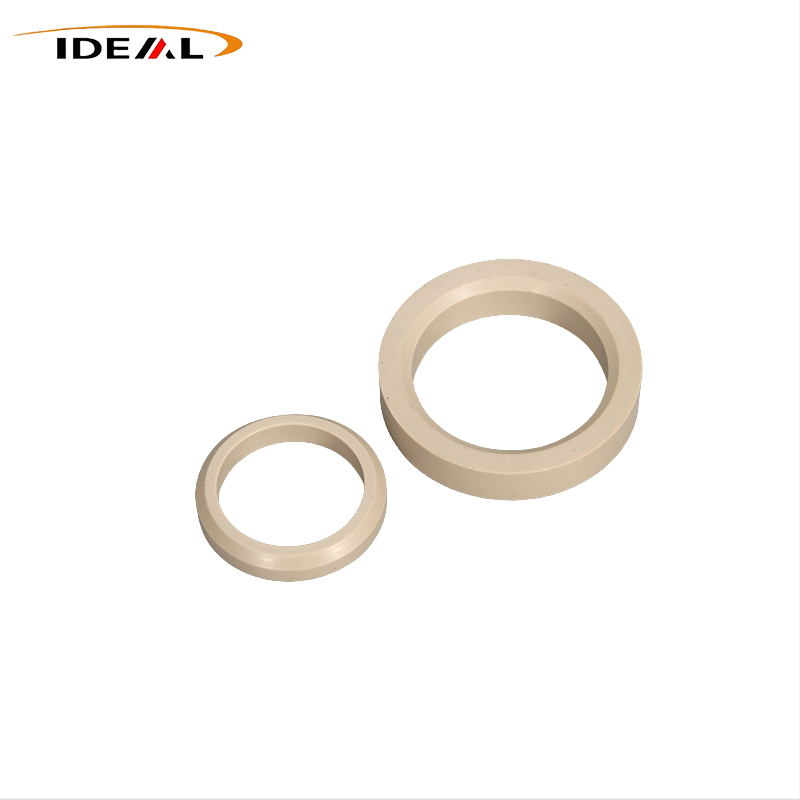

Nagbibigay kami ng buong lineup ng napapasadyang Polyetheretherketone Back-up Ring na may magkakaibang mga detalye, na sumasaklaw sa mga pangunahing modelo at mga personalized na solusyon:
- Mga uri ng produkto: Solid na walang katapusang singsing, bias-cut split ring, at custom stepped ring
- Mga karaniwang detalye: Ang buong laki ay sumusunod sa mga pamantayan ng AS568 at ISO3601
- Serbisyo sa pagpapasadya: Ganap na pinasadyang mga produkto ayon sa mga eksklusibong teknikal na guhit ng mga customer
- Mga opsyon sa raw material: Imported at domestic unfilled pure PEEK, carbon fiber-filled PEEK para sa pinahusay na lakas at wear resistance
Ang aming versatile na Polyetheretherketone Back-up Rings ay malawakang inilalapat sa iba't ibang extreme working scenario, kabilang ang semiconductor equipment, downhole oil at gas facility, high-pressure hydraulic system, bagong energy equipment, at chemical processing machinery, na nagbibigay-kasiyahan sa iba't ibang mahigpit na kinakailangan sa pagpapatakbo.

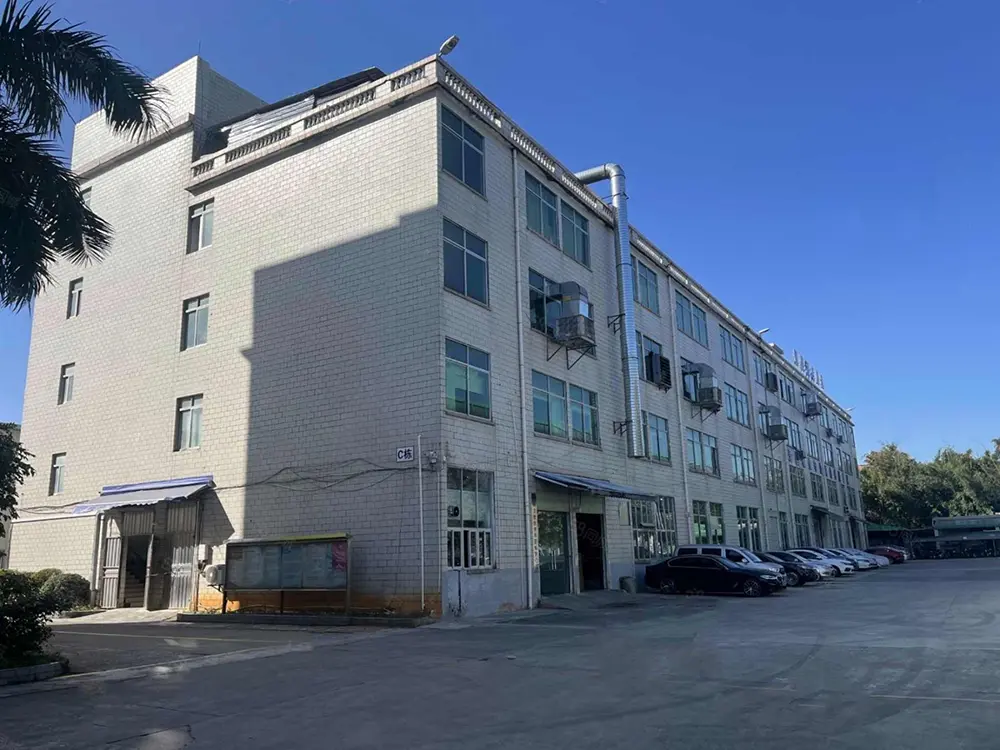

Bilang isang maaasahang supplier ng high-pressure PEEK sealing auxiliary component, ang GuangZhou Ideal ay dalubhasa sa paggawa ng mga premium na back-up ring na epektibong pumipigil sa elastic seal extrusion sa hydraulic at fluid system. Ang aming mga pangunahing bentahe ay ibinubuod sa ibaba:
- Propesyonal na teknikal na suporta: Mature na R&D at production team para suportahan ang mga customized na dimensyon at binagong mga formula ng materyal
- Pag-customize na nakatuon sa sitwasyon: I-optimize ang mga produkto na nagta-target ng iba't ibang matinding pressure at temperatura na mga kapaligiran sa pagtatrabaho
- Pangkalahatang saklaw ng serbisyo: Kasama sa mga pangmatagalang kliyente ng kooperatiba ang mga tagagawa ng hydraulic cylinder, fluid valve enterprise at mga supplier ng kagamitan sa offshore na engineering sa maraming bansa at rehiyon
A1: Talagang hindi. Ang mga O-ring ay nagbibigay ng elastic rebound para sa mga epekto ng sealing, habang ang Polyetheretherketone Back-up Rings ay nag-aalok lamang ng anti-extrusion na proteksyon. Ang dalawang bahagi ay dapat na naka-install bilang isang katugmang hanay.
A2: Ang mga solidong walang katapusang singsing ay nagtatampok ng superior rigidity at mas mahusay na performance sa ilalim ng matinding pressure. Ang mga split variant ay nagbibigay-daan sa walang problemang pag-install sa mga seal groove, mga angkop na istruktura na humihiling ng madalas na pag-disassembly at muling pagsasama. Ang kanilang pinakamataas na rating ng presyon ay bahagyang mas mababa kumpara sa mga solidong istilo.
A3: Ipinagmamalaki ng PEEK ang mas mataas na tigas, kasama ang napakalaking pinahusay na resistensya sa creep at malamig na daloy. Ito ay lumalaban sa pagpapapangit at napaaga na pagkabigo sa ilalim ng mataas na temperatura at mataas na presyon na mas mahusay kaysa sa PTFE. Ang PTFE ay mas malambot at mas cost-effective para lamang sa mga pangunahing kondisyon sa pagtatrabaho na may mababang presyon.
A4: Oo. Patuloy na nagpapalit-palit ang presyon sa magkabilang panig sa bidirectional na mga kondisyon sa pagtatrabaho. Ang O-ring ay nangangailangan ng mahigpit na suportang proteksyon sa dalawang panig. Ang single-sided installation ay hahantong sa pagkasira ng seal kapag bumabaligtad ang presyon.
A5: Ang pinakakaraniwang dahilan ay hindi sapat na pag-alis ng panloob na natitirang stress. Sa sandaling uminit ang kagamitan at may presyon, ang mga singsing ay nababawal sa hugis, na lumilikha ng maliliit na puwang. Ang mga O-ring ay napipiga sa mga puwang na ito at nagpapanatili ng hindi maibabalik na pinsala.
A6: Unahin ang solidong walang katapusang Polyetheretherketone Back-up Ring na ginawa sa pamamagitan ng CNC machining. Iniiwasan nito ang mga kakulangan kabilang ang mga split structure at mga depekto sa weld line mula sa injection molding. Samantala, kumpirmahin na ang supplier ay nagpapatupad ng standardized annealing stress relief procedures.
A7: Maraming proseso ng semiconductor ang gumagana sa ilalim ng mataas na presyon, kung saan ang mga FFKM O-ring ay madaling kapitan ng pinsala sa extrusion. Ang PEEK ay naghahatid ng mas malakas na anti-creep na performance. Bilang karagdagan, ang mga purong PEEK na marka ay bumubuo ng kaunting materyal na outgassing, na nagbibigay-kasiyahan sa mahigpit na mga kinakailangan sa kalinisan sa loob ng mga silid ng proseso.
