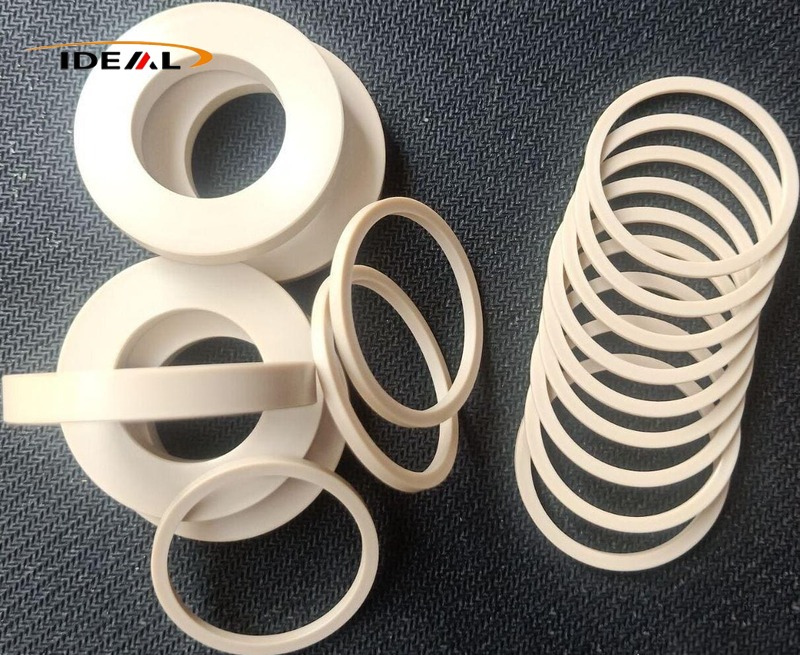

Ang PEEK sealing ring ng Ideal Plastic Factory ay mga high-performance na engineering plastic component na idinisenyo para sa sealing at suporta, na nailalarawan ng mataas na tigas at creep resistance. Ginawa gamit ang precision CNC machining at high-temperature injection molding—na kinukumpleto ng stress-relief annealing—ang mga produktong ito ay nag-aalok ng mataas na dimensional na katumpakan at pare-parehong batch-to-batch na kalidad. Sinusuportahan namin ang custom na produksyon batay sa hindi karaniwang mga drawing, small-batch sampling, at malakihang mga order sa pag-export.
PEEK sealing rings na inaalok niAng perpektong pabrika ng plastikay may mataas na pagganap na annular sealing at mga bahagi ng suporta na ginawa mula sa polyetherketone base material. Karaniwang inilalagay ng mga customer ang mga ito bilang guide ring, support ring at anti-extrusion back-up ring, na akmang-akma sa loob ng parehong dynamic at static na sealing grooves.
Ang mga annular na bahagi na ito ay nagsisilbi ng maraming praktikal na layunin nang sabay-sabay: paggabay sa paggalaw, pagpigil sa nakasasakit na pagkasuot, pagdadala ng mga kargadong istruktura at pagpigil sa pagpilit ng seal. Isang mahalagang detalye na dapat tandaan: halos lahat ng mga standalone na Polyetheretherketone sealing ring ay kulang sa elastic properties na likas sa goma. Para sa wastong pagganap ng sealing, dapat silang itugma sa mga pantulong na nababanat na bahagi.
Kapag nakatakda laban sa PTFE at nylon sealing ring, ang mga alternatibong PEEK ay naghahatid ng mas malakas na pagtutol sa pag-creep sa ilalim ng matinding kondisyon sa pagtatrabaho: mataas na init, mataas na presyon at mga nakakaagnas na kemikal na likido. Ang mga ito ay epektibong nireresolba ang mga umuulit na pang-industriyang sakit na nakikita gamit ang mga karaniwang seal, kabilang ang cold flow deformation, dimensional shift at napaaga na pagkasira. Salamat sa mga mapagkakatiwalaang katangiang ito, malawak na isinama ang mga ito sa mga sealing assemblies para sa mga premium na kagamitang pang-industriya sa maraming sektor.
Sa real-world na operasyon, ang mga polyetheretherketone sealing ring ay gumaganap lamang bilang matibay na sliding surface na lumalaban sa init, friction at creep deformation. Ang lahat ng compressive preload na kailangan para sa epektibong sealing ay nagmumula sa panlabas na elastic na hardware, tulad ng O-rings at metal energized spring. Ang pangunahing pagkakaiba na ito ay nagtatakda ng Polyetheretherketone sealing rings sa panimula mula sa solid rubber sealing rings.
Sa mga high-pressure na kapaligiran, ang mga elastic sealing ring ay madaling pinipilit ng fluid media sa maliliit na assembly gaps sa loob ng sealing grooves. Ang tuluy-tuloy na pagpisil na ito ay magdudulot ng pagkaputol ng paggugupit ng elastomer.
Naka-install bilang isang matibay na hadlang, ang mga back-up na singsing ng PEEK ay humaharang sa mga O-ring na mailabas sa mga clearance. Itinataas ng setup na ito ang pangkalahatang pressure rating ng buong sistema ng sealing at lubos na nagpapahaba ng buhay ng serbisyo ng mga nakapares na O-ring.
Nakalagay sa mga piston at piston rod para sa reciprocating o rotary na paggalaw, ang mga singsing na ito ay sumisipsip ng mga lateral load at nagpapanatili ng tumpak na axial alignment. Pinipigilan nila ang direktang pakikipag-ugnay sa metal-sa-metal sa pagitan ng mga mekanikal na bahagi, na-offset ang radial deflection na nabuo sa panahon ng pagpapatakbo ng kagamitan, at pinoprotektahan ang mga panloob na elemento ng sealing mula sa pinsala na na-trigger ng hindi pantay na mga side load.
|
item
|
Mga Detalye ng Pagtutukoy
|
|---|---|
|
Pangalan ng Produkto
|
PEEK (Polyether Ether Ketone) Sealing Rings
|
|
Magagamit na Materyales
|
Walang laman na purong PEEK, Carbon Fiber Filled PEEK, Carbon Fiber + Graphite + PTFE composite lubricated modified PEEK
|
|
Mga Pagpipilian sa Kulay
|
Beige (natural PEEK), Itim (puno ng binagong mga marka)
|
|
Proseso ng Paggawa
|
CNC Precision Machining / High-Temperature Precision Injection Molding
|
|
Dimensional Tolerance
|
CNC Machining: ±0.02~±0.05 mmInjection Molding: ±0.08~±0.10 mm
|
|
Pagkagaspang sa Ibabaw
|
CNC Machining: Ra 1.6 – Ra 3.2Injection Molding: Ra 3.2 – Ra 6.3
|
|
Mga Sertipikasyon
|
ISO9001, RoHS, REACH
|
|
Mga Uri ng Produkto
|
PEEK guide rings, wear-resistant support rings, PEEK back-up rings
|
Inihanda para sa mga dynamic na rotary at reciprocating sealing point, ang mga polyetheretherketone sealing ring ay nagpapanatili ng mga matatag na dimensyon sa gitna ng pabagu-bagong presyon at temperatura. Ang mga built-in na anti-creep at anti-cold-flow na mga katangian ay pumipigil sa permanenteng pagbaluktot ng hugis sa panahon ng paikot na paggalaw. Sa taglay na mga katangiang mababa ang friction, natiis nila ang paulit-ulit na epekto sa makina at naghahatid ng pare-parehong paglaban sa pagsusuot.
Hindi tulad ng flexible rubber seal na umaasa sa elastic rebound, nagtatampok ang PEEK sealing rings ng mataas na structural rigidity, na sumusuporta sa tumpak na pagpoposisyon para sa dynamic na mechanical sealing structures.
Sa ilalim ng tuluy-tuloy na alternating load at temperature swings, iniiwasan ng materyal ang permanenteng deformation. Pinapanatili nitong maayos ang mga interface ng sealing sa buong mahabang operating cycle, perpekto para sa mga rotating shaft at linear motion sealing assemblies.
Ang mga likas na katangian ng mababang friction ay nagpapaliit sa pagkasira sa hardware ng isinangkot. Para sa mga kagamitang may madalas na relatibong paggalaw, pinuputol ng mga sealing ring na ito ang pagbuo ng particle at tinatanggap ang walang langis na mga kondisyon sa pagtatrabaho na karaniwan sa automation at mga medikal na device.
Ang PEEK ay nagpapanatili ng matatag na pisikal na anyo kapag nakikipag-ugnayan sa hydraulic media, cutting fluid at banayad na corrosive na solusyon. Ang pagkasira at pamamaga ay bihirang ma-trigger ng mga non-oxidizing na ahente ng kemikal, mga angkop na kagamitan sa pagkontrol ng likido na tumatakbo sa katamtamang agresibong mga kapaligiran.
Ang mga sliding element na ito ay inengineered para sa pinagsamang mga configuration ng sealing kabilang ang Stepseals at Glyd Rings, at palaging gumaganang ipinares sa mga O-ring elastomer.
Ang mga O-ring ay nagbibigay ng pare-parehong pre-tension na puwersa, habang ang PEEK sliding surface ay direktang nakikipag-ugnayan sa mga process fluid at friction counterparts. Sila ang namamahala sa sliding wear resistance at fluid containment. Ang mga naturang produkto ay malawakang inilalapat sa mga high-pressure reciprocating hydraulic cylinders at rotary sealing assemblies.
Sa sandaling mailagay sa loob ng mga itinalagang uka, ang mga elastic na bahagi (mga O-ring sa karamihan ng mga kaso) ay mapi-compress at makagawa ng radial preload force. Ang tuluy-tuloy na puwersang ito ay pinindot nang mahigpit ang PEEK sealing ring laban sa mating sealing surface, alinman sa panlabas na shaft surface o panloob na cylinder wall.
Sa tumpak na makinang mga dulong mukha, ang mga singsing ng PEEK ay magkasya nang malapit upang punan ang mga microscopic na puwang at hadlangan ang pagtagas ng likido. Habang tumataas ang panloob na medium pressure, mas malaki ang compression sa seal ring. Ang presyon ng contact sa pagitan ng magkatugmang mga ibabaw ay tumataas nang naaayon, na nagpapagana sa pagganap ng self-tightening sealing na naka-activate sa presyon.
Ang mga nababanat na bahagi ay patuloy na naglalabas ng stable na preload pressure, na pinapanatili ang PEEK sealing ring na mahigpit na nakadikit sa mga gumagalaw na ibabaw ng mating sa lahat ng oras.
Ang presyon ng fluid ng system ay kumikilos sa likurang bahagi ng bawat singsing ng PEEK. Itinutulak nito palabas ang sealing lip para palakasin ang contact specific pressure, kaya nabubuo ang isang napapanatiling self-tightening sealing effect.
Ang isang hugis-U na PEEK sliding shell ay nakapaloob sa isang metal na pinalakas na spring sa loob. Sa pag-install, ang compressed spring ay lumalawak palabas upang iangat ang PEEK sliding ring bukas, pagbuo ng paunang contact preload para sa sealing.
Ang mga pagbabago sa temperatura at maliit na pagkasira ay magaganap pagkatapos ng matagal na pagtakbo. Ang panloob na tagsibol ay unti-unting nagre-rebound upang mabayaran ang mga pagkakaiba-iba ng dimensional, at ang matatag na sealing contact pressure ay maaaring mapanatili sa buong ikot ng serbisyo.

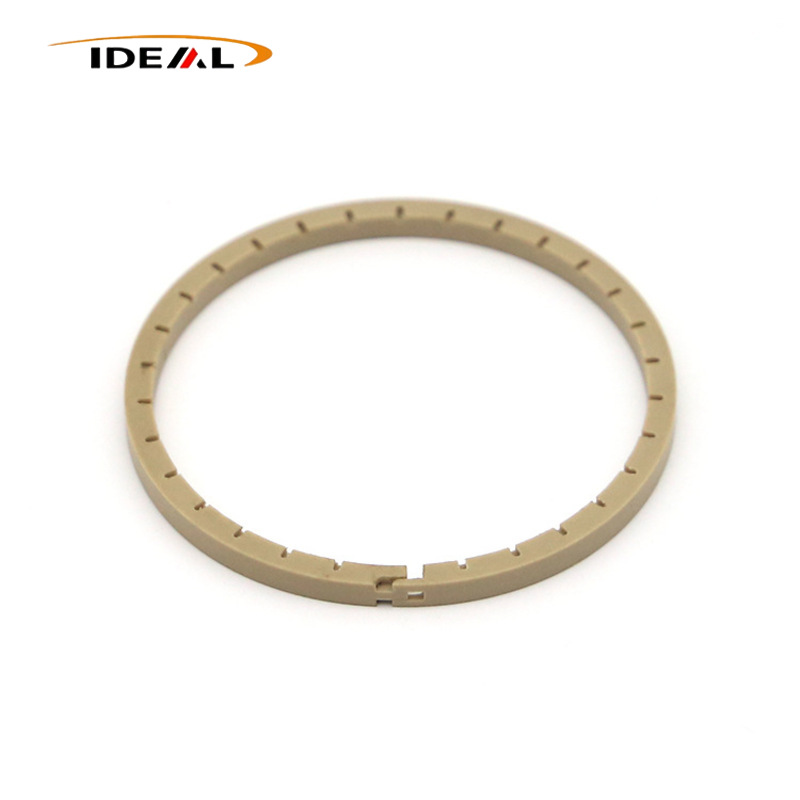

Ang mga split cut ay eksklusibong idinisenyo upang pasimplehin ang pag-install sa mga sealing grooves.
Mga spiral notch:Pagkatapos ng pagpupulong at pag-compress, ang dalawang gilid ng spiral cut ay lumipat sa isa't isa at ganap na nagsasara. Ang mga daanan ng pagtagas ay higit na inaalis, na ginagawang angkop ang disenyong ito para sa mga sitwasyong may mataas na presyon na nangangailangan ng malapit sa zero na pagtagas ng likido.
Mga straight cut at simpleng angled cut:Ang mga minutong butas sa pagtagas ay nananatili sa bingaw na posisyon pagkatapos ng pag-install. Ang mga istilong ito ay hindi naaangkop para sa high-pressure dynamic na sealing na nangangailangan ng kabuuang zero leakage.
Para sa kadahilanang ito, ang mga spiral split ring o solid one-piece unslit ring ay nananatiling nangungunang pagpipilian para sa mga high-pressure na dynamic na sealing application.
Salamat sa pinagsamang lakas ng creep resistance, thermal stability, chemical inertness at abrasion resistance, ang Polyetherketone sealing rings ay malawakang naka-deploy para sa mga premium na pang-industriya na makinarya na tumatakbo sa ilalim ng mataas na init, matinding pressure, kinakaing unti-unti na kapaligiran at napakalinis na kapaligiran sa pagtatrabaho.
Inilapat sa loob ng sealing grooves ng high-pressure hydraulic cylinders, servo valves at valve manifolds bilang support ring o back-up rings. Mabisang hinaharangan ng mga ito ang extrusion na dulot ng mataas na presyon ng likido at pinahaba ang ikot ng serbisyo ng mga tumutugmang bahagi ng sealing. Para sa mga kondisyon ng bidirectional pressure, ang mga singsing na ito ay maaaring i-install sa magkabilang panig ng sealing assembly.
Karaniwang nilagyan ng mga downhole tool at wellhead sealing assemblies. Nahaharap sa matinding init, mataas na presyon at kinakaing unti-unti na oil-gas media downhole, ang kanilang malakas na anti-creep na kakayahan ay ginagarantiyahan ang matatag na pangmatagalang operasyon. Ang solid non-split integrated rings ay mahigpit na inirerekomenda para sa ultra-high-pressure na mga kondisyon ng serbisyo.
Ginagamit sa mga vacuum chamber at proseso ng gas pipeline valves. Ang unfilled virgin PEEK grade ay sapilitan dito para sa ultra-low outgassing, na nagpoprotekta sa FFKM/O-ring seal. Ang mga variant ng PEEK na puno ng carbon ay ipinagbabawal para sa mga naturang application nang buo.
Naka-install sa reactor connectors at high-pressure filter pipelines. Ang mga singsing na ito ay nagpapanatili ng matatag na pagganap kapag nalantad sa mga acid, alkali at magkakaibang mga organikong solvent.
Angkop para sa high-pressure fluid sealing sa hydrogen energy valves at energy storage testing equipment.
Tamang-tama para sa mga fluid valve assemblies na nakalantad sa malawak na hanay ng temperatura at paulit-ulit na mga ikot ng isterilisasyon na nangangailangan ng mahigpit na pamantayan sa kalinisan.
- Nakatuon sa mga high-performance na PEEK sealing ring para sa mga kritikal na kagamitang pang-industriya
- Dalubhasa sa pasadyang disenyo at matatag na produksyon ng masa
- Target: lutasin ang mga pagkabigo sa sealing na hindi kayang lutasin ng mga karaniwang produkto
- Mapapalabas o masira ang mga seal sa ilalim ng mataas na presyon
- Deform, warp o tumagas sa mataas na temperatura
- Nabubulok o namamaga sa mga kemikal na likido
- Mabilis na maubos sa reciprocating / rotating motion
- Hindi pagkakapare-pareho ng dimensyon na nagdudulot ng pagkabigo sa pagpupulong
- Hindi planadong downtime at mataas na gastos sa pagpapanatili
- Kinokontrol namin ang natitirang stress, flatness at crystallization shrinkage — mga pangunahing salik na binabalewala ng karamihan sa mga supplier
- Ang aming mga seal ay nananatiling matatag sa ilalim ng mataas na temperatura at mataas na presyon
- Walang mabilis na pagpapapangit, walang pagtagas, walang scratching sa isinangkot ibabaw
- Mas mahabang buhay ng serbisyo at mas kaunting mga pagkaantala sa pagpapanatili
- Dalawang maaasahang proseso: precision CNC machining at precision injection molding
- Mandatory na pagsusubo para sa lahat ng PEEK seal upang patatagin ang mga sukat
- Full-process na kontrol sa kalidad mula sa materyal hanggang sa tapos na produkto
- 100% visual at dimensional na inspeksyon bago ihatid
- Nako-customize na mga formulation ng materyal para sa:
- wear resistance
- paglaban sa kaagnasan
- pagganap ng pagkakabukod
- Matatag sa mga dynamic na kondisyon sa pagtatrabaho (rotary / reciprocating)
- Napakahusay na chemical compatibility at structural stability
- Mga sistemang haydroliko
- Awtomatikong kagamitan sa produksyon
- Makinarya sa pagkontrol ng medikal na likido
- Mga instrumentong katumpakan at automation ng industriya sa buong mundo
- Propesyonal na engineering plastic sealing component tagagawa
- Mature na karanasan sa pagpoproseso ng PEEK
- Matatag na kalidad, maaasahang paghahatid, pandaigdigang serbisyo
- Pangmatagalang kasosyo para sa mga pang-industriyang customer na nangangailangan ng mga seal na may mataas na pagganap
A1: Hindi. Ipinagmamalaki ng PEEK ang mataas na tigas na halos walang pagkalastiko. Lahat ng compressive preload na kailangan para sa mahigpit na sealing ay inihahatid ng O-rings o metal energized spring. Ang PEEK ay nagsisilbi lamang bilang isang matibay na sliding surface na lumalaban sa pagkasira at pagguho ng kemikal.
A2: Sa loob ng makatwirang hanay ng presyon, pinapataas ng mekanismo ng self-tightening ang contact pressure at pinahuhusay ang mga epekto ng sealing. Sa sandaling lumampas ang presyon sa na-rate na threshold, ang mga seal ay mapapalabas at masisira nang walang maayos na pagkakabit ng mga back-up na singsing, na humahantong sa kabuuang pagkabigo kaagad.
A3: Sa karamihan ng mga kondisyon sa pagpapatakbo, gumagana ang mga ito bilang matibay na sumusuporta at mga bahaging proteksiyon. Dahil kulang ang intrinsic elasticity, kailangang tipunin ang mga ito sa tabi ng mga elastic seal gaya ng O-rings para makabuo ng kumpletong sealing system.
A4: Hindi ipinapayo sa lahat. Ang mga carbon filler ay nagdadala ng mga panganib ng outgassing at particulate contamination. Tanging purong hindi napunong PEEK na materyal ang pinapayagan para sa mga kapaligiran ng produksyon ng semiconductor.
