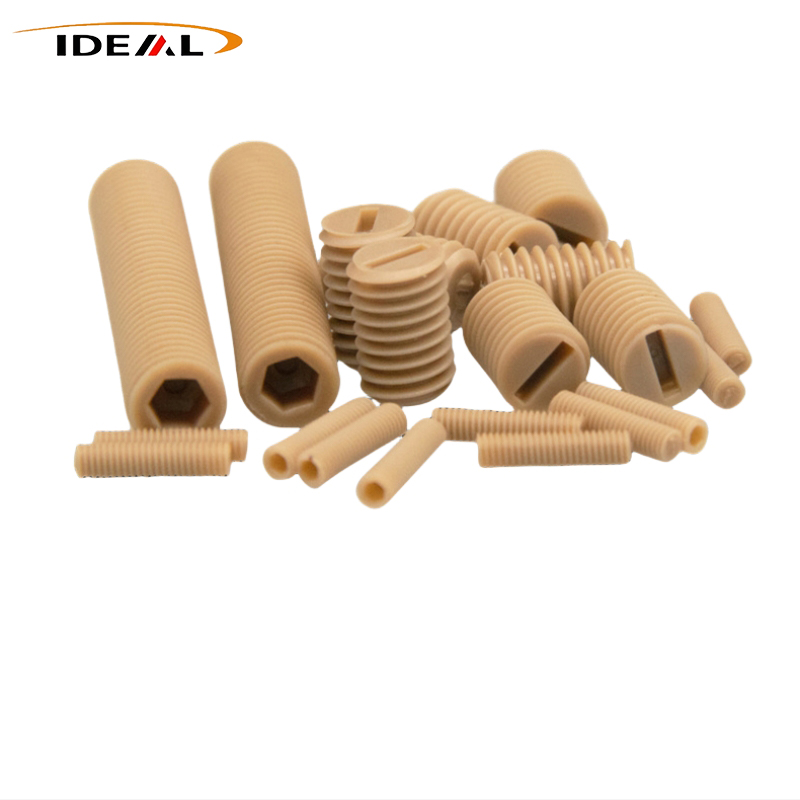

Ang PEEK Set Screw, na karaniwang tinatawag ding PEEK Grub Screws, ay ginawa mula sa high-performance polyetherketone (PEEK) substrate at precision CNC machined. Ang mga ito ay headless set screws na umaasa sa sinulid na locking upang makamit ang pagpoposisyon ng bahagi, anti-loosening, at fixation. Hindi naglalaman ng metal, nag-aalok sila ng parehong mataas na lakas at kakayahang umangkop sa mga espesyal na kondisyon sa pagtatrabaho. Ang Guangzhou Ideal, bilang pinagmumulan ng pabrika, ay nagsisilbi ng malawak na hanay ng mga customer ng kagamitang pang-industriya, na sumusuporta sa parehong karaniwang in-stock at hindi karaniwang pag-customize.
Ang PEEK Set Screws mula sa Ideal Plastic ay precision CNC machined mula sa virgin PEEK o 30% carbon fiber reinforced PEEK. Ang kanilang walang ulo na disenyo ay nagbibigay-daan sa recessed installation para sa component positioning, axial fixing at anti-rotation kung saan kinakailangan ang electrical insulation, non-magnetic properties, chemical resistance o temperature resistance.
| Pangalan ng Produkto | Mga tornilyo ng polyetheretherketone set |
| materyal | Virgin PEEK, 30% Carbon Fiber Reinforced PEEK |
| Kulay | Itim, Beige (Available ang mga custom na kulay) |
| Mga sukat | Sukatan, Imperial |
| Mga Karaniwang Sukat ng Sukatan | M2, M2.5, M3, M4, M5, M6, M8 |
| Mga Karaniwang Imperial Custom na Sukat | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Pangkalahatang Pagpaparaya sa Haba | ±0.10mm; Precision annealing custom tolerances hanggang ±0.05mm |
| Katumpakan ng Thread | Sukatan 6g, Imperial 2A, Go/No-Go gauge nasubok |
| Pagkagaspang sa Ibabaw | Thread face: Ra≤3.2μm; Panloob na hexagonal groove na pader: Ra≤1.6μm, Pagipit ng dulong mukha: Ra≤3.2μm |

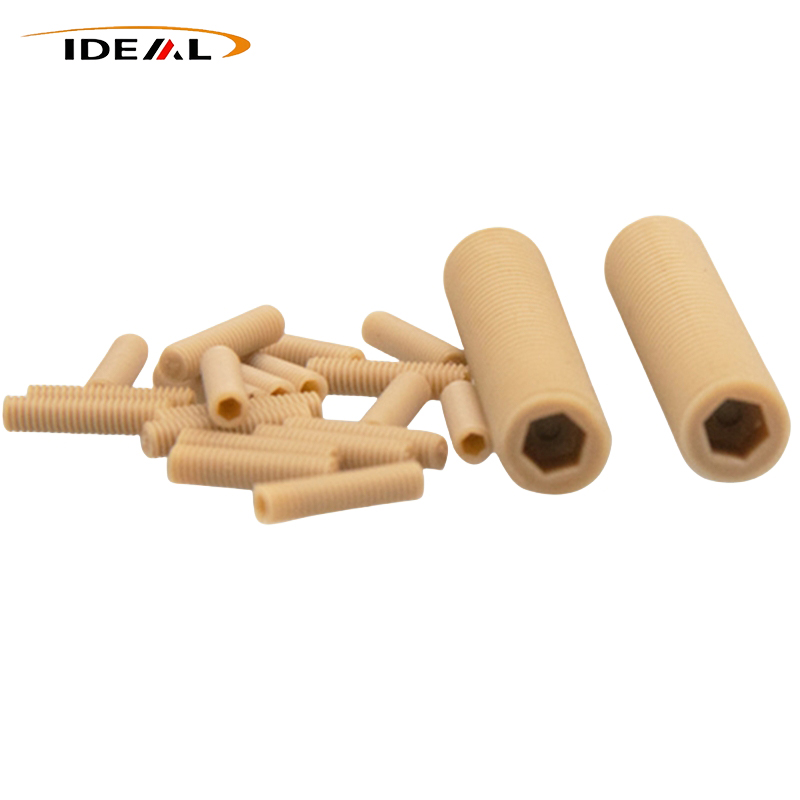

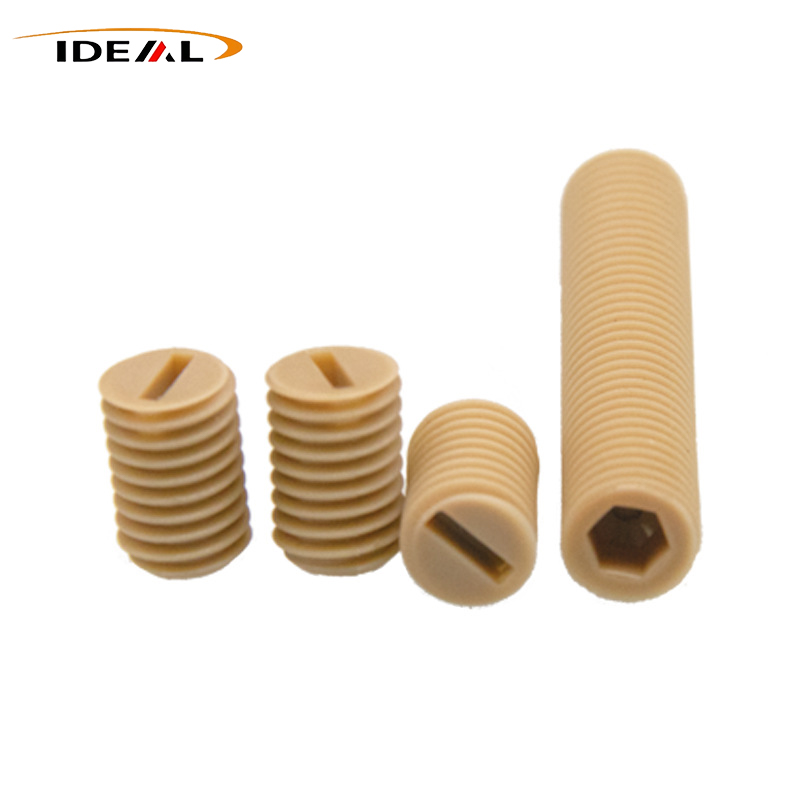

Gumagamit ang PEEK set screws ng walang ulo na istraktura na may kumpletong panlabas na thread at panloob na hexagonal drive. Ang tornilyo ay maaaring ganap na mai-recess sa isang sinulid na butas, na hindi nag-iiwan ng nakausli na ulo pagkatapos ng pag-install.
Pinipigilan ng recessed na disenyo ang fastener na makagambala sa mga nakapaligid na bahagi. Ang masikip na dulo ay direktang nakikipag-ugnay sa bahagi ng isinangkot para sa pagpoposisyon at pag-aayos.
1.Ganap na sinulid na baras para sa recessed installation.
2.Panloob na hexagonal groove para sa paghihigpit.
3.Flat tightening end para sa direktang kontak sa mating component.
Ang pangunahing pag-andar ay ang pag-clamping at pagpoposisyon sa halip na tensile fastening. Ang tornilyo ay maaaring humawak ng mga shaft, manggas at bushings sa posisyon, paghigpitan ang paggalaw ng ehe at maiwasan ang kamag-anak na pag-ikot.
Maaari ding isaayos ang lalim ng pagpasok upang makontrol ang posisyon ng bahagi o clearance, na nagpapahintulot sa turnilyo na gumana bilang limitasyon o adjustment screw.
Ang Ideal Plastic ay nagbibigay ng virgin PEEK at 30% carbon fiber reinforced PEEK. Ang pagpili ng materyal ay depende sa kung ang assembly ay nangangailangan ng electrical insulation at non-magnetic na performance o mas mataas na mekanikal at wear-related na performance.
Ang Virgin PEEK ay nagbibigay ng mataas na electrical resistivity, insulation at non-magnetic na pag-uugali. Ang mga pag-aari na ito ay may kaugnayan sa mga kagamitan sa MRI, mga de-koryenteng kagamitan na may mataas na boltahe, mga bagong module ng baterya ng enerhiya, kagamitang semiconductor at kagamitan sa pagsubok ng optical.
Ang 30% carbon fiber reinforced PEEK ay inilaan para sa mataas na temperatura, lumalaban sa pagsusuot at mas mabigat na tungkulin sa pagpoposisyon ng mga application kung saan hindi kinakailangan ang electrical insulation. Hindi nito dapat palitan ang virgin PEEK kung saan mahalaga ang insulation, non-magnetic performance o semiconductor cleanroom.
Ang maliit na sukat, manipis na pader na mga thread at panloob na hexagonal groove ay ginagawang mahalaga ang precision machining. Ang ibinigay na teknikal na impormasyon ay nagsasaad na ang mga industrial locking application ay pangunahing CNC machined mula sa extruded PEEK bar sa halip na injection molded.
Ang PEEK ay may mataas na melt viscosity, na ginagawang mahirap ang kumpletong pagpuno ng maliliit na may sinulid na istruktura sa panahon ng paghuhulma ng iniksyon. Ang mga weld lines, internal pores, shrinkage cavity at hindi kumpletong thread profile ay maaaring makaapekto sa torque performance. Iniiwasan ng CNC machining ang mga problema sa pagbuo ng thread na nauugnay sa paghubog.
Ang Ideal Plastic ay gumagamit ng CNC lathes, CNC milling machine, CNC machining center at five-axis machining center. Gumagamit ang pagpoproseso ng mga angkop na fixtures at matatalas na carbide tool, na may bilis ng pagputol at rate ng feed na kinokontrol ayon sa maliit na istraktura ng PEEK.
Ang mga extruded PEEK bar ay maaaring maglaman ng natitirang stress. Ang pag-alis ng materyal sa panahon ng machining ay maaaring maglabas ng stress na ito at magdulot ng mga pagbabago sa dimensional o warping, lalo na kapag ang natapos na bahagi ay nalantad sa ibang pagkakataon sa mataas na temperatura.
Ang ibinigay na proseso samakatuwid ay gumagamit ng roughing at pagtatapos ng mga yugto na may pagsusubo kung saan kinakailangan. Nakakatulong ang kontrol sa stress na bawasan ang panganib ng pag-crack ng thread, internal hexagonal groove cracking, warping at dimensional drift.
Saklaw ng inspeksyon ng kalidad ang pag-verify ng materyal, inspeksyon sa unang piraso, mga in-process na pagsusuri at panghuling inspeksyon.
1.Ang PEEK bar material at production batch ay sinusuri bago machining.
2.Ang mga sukat ng unang piraso, kondisyon ng thread at hitsura ay na-verify.
3.Ang mga sukat, hitsura at kondisyon ng tool ay sinusuri sa panahon ng paggawa.
4.Kasama sa panghuling inspeksyon ang key-dimension sampling, visual inspection at torque testing ng mga sample.
Kinakailangan ang mga thread gauge at torque testing dahil ang mga panloob na microcrack ay hindi makumpirma sa pamamagitan ng visual na inspeksyon lamang.
Ang kinakailangang profile ng thread ay kumpleto at matalim, walang mga burr, pinagsama ang mga gilid o sinunog na mga gilid. Ang magkabilang dulo ng thread ay may mga chamfered na gabay. Ang panloob na hexagonal groove ay may makinis na panloob na dingding na walang nagbubukas na pinsala, habang ang masikip na dulo ay nananatiling patag at walang mga luha o gatla.
Ang paggamit ng PEEK set screws ay nakabatay sa thermal, electrical, chemical, mechanical at vacuum-related properties ng materyal kaysa sa general-purpose fastening.
1.Mataas na temperatura na kagamitan: Ang ibinigay na impormasyon ng materyal ay nagbibigay ng pangmatagalang hanay ng temperatura ng pagpapatakbo na 50 ℃ hanggang 250 ℃, isang glass transition temperature na humigit-kumulang 143 ℃ at panandaliang peak temperature na 280–300 ℃.
2.Mga kagamitang elektrikal: Ang Virgin PEEK ay maaaring magbigay ng insulation kung saan ang mga metal na pangkabit na bahagi ay maaaring lumikha ng mga conductive path, mga short circuit o mga panganib sa pag-arce.
3.Magnetic-sensitive na kagamitan: Ang mga di-magnetic na katangian ng purong PEEK ay may kaugnayan sa MRI, sensor at optical measurement equipment.
4.Semiconductor at vacuum na kagamitan: Ang high-purity virgin PEEK ay may mababang gas emission at mababang ion precipitation. Pagkatapos ng pagsusubo, degassing at paglilinis ng ultrasonic, maaari itong magamit sa mga kapaligiran na nauugnay sa vacuum.
5.Positioning assemblies: Ang walang ulo na istraktura ay angkop para sa mga shaft, manggas, bushings at iba pang mga bahagi na nangangailangan ng recessed positioning o anti-rotation fixation.
Ang PEEK set screws ay nagpoposisyon at nag-clamping ng mga bahagi sa halip na high-tensile fastening bolts. Ang mga ito ay hindi inilaan para sa mabibigat na tungkulin na makunat na koneksyon.
Ang pagpili ng materyal ay dapat ding sumunod sa mga kinakailangan sa aplikasyon. Kinakailangan ang Virgin PEEK kapag mahalaga ang insulation, non-magnetic behavior o semiconductor cleanliness. Ang carbon fiber reinforced PEEK ay inilaan para sa mga application kung saan kailangan ang mas mataas na mekanikal at pagganap na nauugnay sa pagsusuot nang walang kinakailangan sa pagkakabukod.
A: Maaaring matugunan ng mga panlabas na sukat ang mga kinakailangan ng DIN913/DIN916. Ang mga application na may mataas na temperatura ay nangangailangan ng pagsasaalang-alang ng thermal expansion at natitirang stress.
A: Pangunahing binabawasan ng Annealing ang natitirang stress at pinapabuti ang pangmatagalang dimensional na katatagan. Hindi nito direktang binabawasan ang machining tolerance.
A: Hindi. Kinakailangan ang Pure PEEK para sa insulation, non-magnetic at semiconductor cleanroom application.
A: Ang mga imperyal na laki ay halos hindi na-stock. Ang mga ito ay CNC machined ayon sa kinakailangang laki at dami.
A: Oo. Maaaring gamitin ang pagsasaayos ng lalim ng pagpasok upang kontrolin ang posisyon ng bahagi o clearance.
A: Ang visual na inspeksyon lamang ay hindi matukoy ang mga panloob na microcrack. Ginagamit ang mga thread gauge at torque testing para sa pag-verify.
