Ang karaniwang unfilled polyetheretherketone (PEEK) ay nakakaligtas sa matinding init kaysa sa halos anumang plastic ng engineering. Nagbabago iyon sa sandaling mag-apply ka ng mekanikal na pagkarga. Sa matagal na temperaturang higit sa 150°C, ang hindi napunang bahagi ng PEEK na sumasailalim sa tuluy-tuloy na pisikal na presyon ay magsisimulang gumapang, mag-warp, at kalaunan ay mawawala ang mga dimensional tolerance nito. Aayusin mo ito sa pamamagitan ng pagpapalit ng structural matrix ng polimer.

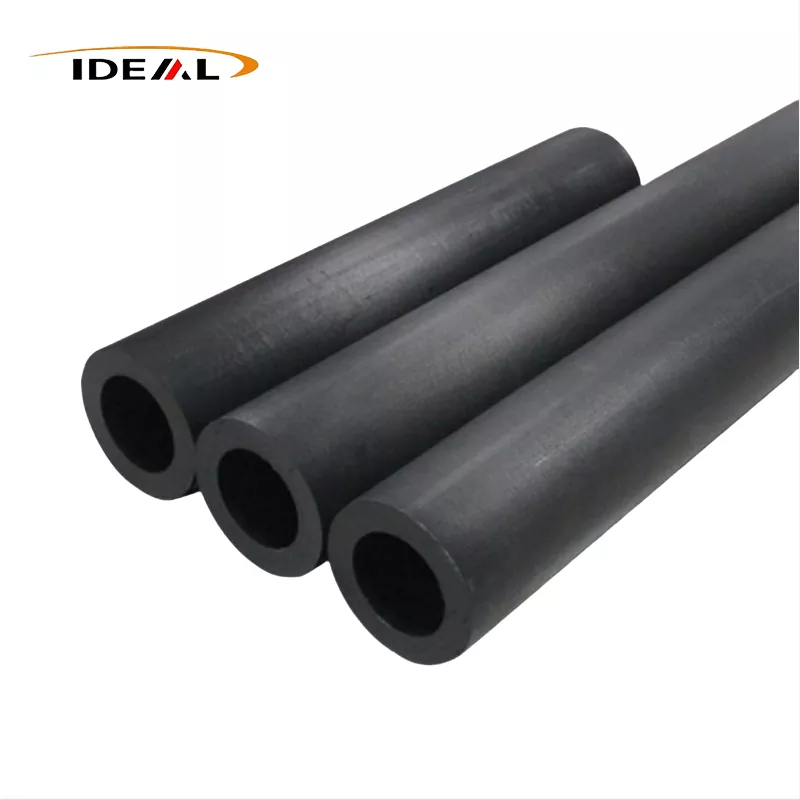

Sa pamamagitan ng pagsasama-sama ng base resin na may 30% maikling carbon fiber, ang mga pisikal na limitasyon ng materyal ay nagbabago nang malaki. Ang panloob na network ng carbon ay kumikilos bilang isang matibay na balangkas na lumalaban sa paggalaw ng polymer chain. Itinutulak nito ang heat distortion temperature (HDT) na lampas sa 315°C. Pinaparami nito ang elastic modulus, lubhang binabawasan ang coefficient ng thermal expansion, at lumilikha ng wear surface na lumalampas sa karaniwang PEEK sa pamamagitan ng mga order ng magnitude. Kung ang iyong aplikasyon ay nagsasangkot ng mataas na friction, mekanikal na stress, at agresibong init,Carbon Fiber Reinforced PEEK Tubenag-aalok ng katatagan ng istruktura na kulang sa mga purong polimer.
Ang mga pagkabigo sa engineering sa mga kapaligirang may mataas na temperatura ay bihirang mangyari dahil ang isang materyal ay biglang natutunaw. Nangyayari ang mga ito dahil ang isang materyal ay dahan-dahang nagbubunga. Ang thermal deformation ay isang unti-unti, gumagapang na proseso kung saan ang kumbinasyon ng init at presyon ay pinipilit ang isang polimer na lumabas sa nilalayon nitong hugis. Sa mga aplikasyon ng katumpakan, ang isang dimensional na paglilipat ng ilang daan lamang ng isang milimetro ay hindi nakikilala mula sa kabuuang pagkabigo ng bahagi.
Isaalang-alang ang isang karaniwang PEEK sleeve bearing na gumagana sa isang high-speed pump sa 200°C. Ang temperatura sa paligid ay mas mababa sa temperatura ng pagkatunaw ng PEEK na 343°C, ngunit ang localized friction heat ay nagtulak sa temperatura ng ibabaw na mas mataas. Habang lumalambot nang bahagya ang materyal, pinipiga ng mekanikal na pagkarga ng umiikot na baras ang pader ng tindig. Lumalawak ang panloob na diameter. Nagsisimulang manginig ang baras. Ang panginginig ng boses ay nagpapataas ng alitan, na bumubuo ng mas maraming init, na nagpapabilis sa pagpapapangit hanggang sa tuluyang maagaw ng system.
Ang eksaktong failure mode na ito ay sumasalot sa mga linya ng pagruruta ng tuluy-tuloy, insulating sleeves, at load-bearing cylinders sa mabibigat na industriya. Ang mga mamimili ay madalas na nagkakamali sa ugat, sa pag-aakalang ang plastic ay hindi kayang hawakan ang temperatura. Ang aktwal na problema ay ang kakulangan ng compressive strength sa partikular na temperatura. Kapag tinukoy mo ang isang tubo para sa isang mataas na karga, mataas na init na kapaligiran, ang pag-asa sa base ng pagkatunaw ng materyal ay isang magastos na error. Dapat mong suriin ang temperatura ng pagbaluktot ng init sa ilalim ng pagkarga. Ang mga hindi napunong plastik ay lumalawak nang isotropic—sa lahat ng direksyon nang pantay-pantay—kapag pinainit. Kung walang reinforcing agent upang i-lock ang geometry sa lugar, ang pagpapanatiling mahigpit na pagpapahintulot sa isang dynamic na thermal environment ay pisikal na imposible.
Ang pagdaragdag ng 30% maikling carbon fiber sa isang PEEK matrix ay pangunahing nagbabago kung paano sumisipsip at namamahagi ng mekanikal na enerhiya ang materyal. Ang mga hibla ng carbon ay mas matigas at mas malakas kaysa sa nakapalibot na polimer. Kapag ang isang load ay inilapat sa 30% carbon filled PEEK tubing, ang stress ay naglilipat mula sa medyo malambot na plastic matrix nang direkta sa matibay na carbon fibers.
Ang paglipat ng stress na ito ang nagtutulak sa superyor na elastic modulus ng materyal at mas mataas na mekanikal na lakas. Ang mga hibla ay pisikal na humaharang sa mga polymer chain mula sa pag-slide sa isa't isa. Dahil ang carbon ay hindi lumalawak sa parehong bilis ng plastic kapag pinainit, ito ay gumaganap bilang isang panloob na hadlang. Ang koepisyent ng linear thermal expansion ay makabuluhang bumaba, ibig sabihin, ang isang machined na manggas ay magpapanatili ng mga panloob at panlabas na diameter nito kahit na ang operating temperatura ay mabilis na nagbabago.
Binabago din ng pagdaragdag ng carbon ang mga katangian ng tribological ng materyal. Kapag ikinukumpara ang CF PEEK vs standard PEEK wear rate, ang reinforced variant ay mahusay na gumaganap sa ilalim ng mataas na presyon at bilis (PV) na mga kondisyon. Sa isang plain bearing o bushing application, ang carbon fibers ay nakaupo sa wear interface. Dinadala nila ang bigat ng frictional load, na pumipigil sa mas malambot na polimer na mapunit o makadikit sa ibabaw ng metal na isinangkot. Ang natitirang wear resistance na ito ay ginagawa itong default na pagpipilian para sa high-friction na gumagalaw na bahagi.
Gayunpaman, ang katigasan ng istruktura na ito ay nagpapakilala ng mga kinakailangang trade-off sa pagmamanupaktura. Ang CF30 PEEK ay mas mahirap at mas abrasive kaysa sa karaniwang PEEK. Nangangailangan ito ng dalubhasang tooling at matibay na CNC machining center upang tumpak na maproseso. Dahil mas matigas ang materyal, mas malutong din ito; hindi nito kukunin ang mga high-impact shock load pati na rin ang isang hindi napunong polimer. Ang pagkamit ng precision geometries ay nangangailangan ng ekspertong paghawak. Ginagawa ng GuangZhou Ideal ang mga tubo na ito na may mga partikular na tolerance na ±0.02mm at nag-aalok ng mga kapal ng pader mula 3mm hanggang 100mm, na tinitiyak na kahit na ang makapal na pader at mataas na compressive strength na mga silindro ng PEEK ay nakakatugon sa mga eksaktong detalye ng engineering nang walang mga internal voids o stress fractures.
Hindi tinukoy ng mga inhinyero ang carbon-reinforced PEEK bilang default. Ang materyal ay mahal at nangangailangan ng tumpak na machining. Ito ay partikular na pinili upang palitan ang mga materyales na nabigo, masyadong mabigat, o electromagnetically hindi tugma sa operating environment. Kasama sa dalawang pinakakaraniwang substitution path ang pagpapalit ng mabibigat na metal sa flight hardware at pagpapalit ng insulative plastic sa sensitibong pagmamanupaktura ng electronics.
Ang bawat gramo ng masa sa isang sasakyang panghimpapawid o spacecraft ay may multa sa gasolina. Ang mga inhinyero ng aerospace ay gumugugol ng mga dekada sa paghahanap ng mga paraan upang maalis ang timbang sa isang chassis nang hindi nakompromiso ang integridad ng istruktura. Ayon sa kasaysayan, ang mga sangkap na sumailalim sa mga corrosive aviation fluid, mataas na vibration, at init ng makina ay ginawa mula sa titanium o hindi kinakalawang na asero. Sa ngayon, mabilis na pinapalitan ng aerospace grade carbon fiber PEEK ang metal sa mga bracket, fluid lines, at structural sleeves.
Ang matematika na nagtutulak sa pagpapalit na ito ay diretso. Ang Titanium ay may tiyak na bigat na humigit-kumulang 4.5 g/cm³. Ang carbon-reinforced PEEK ay may specific gravity na humigit-kumulang 1.4 g/cm³. Ang pagpapalit ng metal tube para sa carbon-reinforced plastic tube ay nagbubunga ng agarang pagbabawas ng timbang na halos 70%. Habang ang CF PEEK ay hindi maaaring tumugma sa ganap na makunat na lakas ng titanium, madalas itong lumampas sa mga tiyak na kinakailangan sa lakas para sa aplikasyon. Kung ang isang bahagi ay sobrang inengineer sa metal para lamang makaligtas sa operating temperature, ang paglipat sa isang high-heat polymer ay nag-aalis ng hindi kinakailangang masa.
Higit pa sa timbang, ganap na inaalis ng CF PEEK ang galvanic corrosion. Kapag dumampi ang iba't ibang metal sa isang mahalumigmig na kapaligiran, sisirain ng isa ang isa pa. Sinisira ng plastik ang electrical circuit na ito. Dahil dito, ang mga naka-machine na carbon fiber PEEK na manggas ay lubos na pinahahalagahan bilang mga paghihiwalay sa paghihiwalay at mga proteksiyon na tubo sa pagruruta sa mga kumplikadong aerospace assemblies kung saan maraming uri ng metal ang nakikipag-ugnayan.
Ang industriya ng semiconductor ay tumatakbo sa ilalim ng zero-tolerance na mga patakaran para sa parehong particulate contamination at electrostatic discharge (ESD). Ang paglipat ng mga kemikal na may mataas na kadalisayan, deionized na tubig, o pagpoproseso ng mga gas sa pamamagitan ng isang fab ay nangangailangan ng tubing na hindi magpapababa, mag-leach ng mga ion, o bumuo ng isang static na singil. Ang Unfilled PEEK ay isang napakatalino na insulator ng kemikal, ngunit isa rin itong malakas na insulator ng kuryente. Habang dumadaloy ang mga likido sa isang hindi napunong plastik na tubo, bumubuo sila ng triboelectric charge. Kung walang daan patungo sa lupa, ang static na kuryenteng iyon ay bubuo hanggang sa ito ay bumulong, na agad na sinisira ang libu-libong dolyar na halaga ng mga microchip.
Ang 30% carbon fiber fill ay malulutas ang problemang ito. Dahil ang carbon ay electrically conductive, ang tuluy-tuloy na network ng mga fibers sa buong polymer matrix ay bumababa sa surface resistivity ng materyal. Binabago nito ang tubo mula sa isang insulator sa isang static-dissipative o conductive component. Gamitmataas na temperatura CF PEEK tubesnagbibigay-daan sa mga tagagawa na ligtas na i-ground ang kanilang mga fluid routing system.
Ang paghahanap ng maaasahang antistatic PEEK tubing supplier ay nangangailangan ng masusing pagtingin sa kanilang produksyon na kapaligiran. Ang kontaminasyon sa resin o alikabok sa proseso ng extrusion ay maaaring magpakilala ng mga failure point sa semiconductor equipment. Ang GuangZhou Ideal ay nagpapatakbo ng Class 100,000 dust-free injection molding workshop partikular na upang matugunan ang mga pamantayan sa kalinisan na kinakailangan ng semiconductor at mga medikal na aplikasyon, na tinitiyak na ang conductive PEEK pipe para sa semiconductors ay nananatiling walang mga dayuhang particulate.
Ang pagbili ng carbon fiber reinforced PEEK ay hindi tulad ng pagbili ng commodity PVC. Ang mga gastos sa hilaw na materyales ay nangangailangan ng eksaktong mga detalye, at ang abrasive na katangian ng carbon fill ay nangangahulugan na hindi lahat ng machine shop ay maaaring magkaroon ng mahigpit na pagpapahintulot. Kung ikaw ay kumukuha ng custom na extruded na CF30 PEEK tube o machined cylinders, suriin ang iyong supplier laban sa teknikal na baseline na ito upang maiwasan ang magastos na muling pagpapatakbo.
Ang pag-unawa sa mga thermal at mekanikal na katotohanan ng iyong operating environment ay ang tanging paraan upang tukuyin ang tamang polimer. Kapag ang mga karaniwang plastik ay kumiwal sa ilalim ng karga at ang mga metal ay nagdaragdag ng hindi katanggap-tanggap na timbang, ang paglipat sa isang carbon-reinforced matrix ay ang engineered na solusyon. Suriin ang iyong mga kinakailangang dimensyon atmag-order ng iyong custom na carbon fiber reinforced PEEK tubesupang i-lock ang iyong mga pagpapaubaya sa mataas na temperatura.
