Ang mga inhinyero na tumutukoy sa reinforced polyetheretherketone (PEEK) tubing ay nahaharap sa isang agarang desisyon: anong uri ng fiber reinforcement ang magpapanatiling buhay sa bahagi sa field. Ang Unfilled PEEK ay humahawak ng mataas na init at malupit na kemikal nang walang kahirap-hirap. Ngunit sa ilalim ng mataas na tuluy-tuloy na pagkarga o matinding temperatura, gumagapang ang hilaw na plastik. Nagdagdag ka ng mga hibla upang ihinto ang dimensional shift na iyon. Ang pagpipilian ay halos palaging nagpapaliit sa 30% carbon fiber (CF30) o 30% glass fiber (GF30). Ang pagpili ng mali ay nangangahulugan ng napaaga na pagsusuot sa mga bahagi ng isinangkot, hindi inaasahang mga de-koryenteng shorts, o sakuna na thermal degradation.
Tinukoy mocarbon fiber reinforced PEEK pipekapag ang application ay nagsasangkot ng mga gumagalaw na bahagi, sliding friction, o isang mahigpit na kinakailangan para sa static dissipation. Ang mga carbon fiber ay kumikilos bilang isang microscopic dry lubricant. Hinihila din nila ang init mula sa ibabaw ng contact, na pumipigil sa naisalokal na pagkatunaw o pagpapapangit sa ilalim ng mabibigat na karga.
Tukuyin ang PEEK GF30 kapag kailangan mo ng maximum na electrical at thermal insulation sa isang purong static, structural application. Ang salamin ay lubhang nakasasakit. Kung gagamit ka ng GF30 tube bilang bearing o bushing laban sa steel shaft, mabilis na ngumunguya ang mga glass fibers sa mating metal. Pinipigilan ng CF30 ang metal shaft habang pinapanatili ang structural rigidity ng plastic na bahagi.
Ang dahilan kung bakit gumagana nang maayos ang unfilled PEEK ay bumababa sa partikular na istruktura ng molekular nito. Nagtatampok ito ng mga alternating aromatic ring at ether bond. Ang mga eter bond ay nagbibigay ng molecular flexibility, na nagbibigay sa plastic ng taglay nitong tigas at impact resistance. Ang mga mabangong singsing ay nagbibigay ng matinding higpit at thermal stability. Nagbibigay ang setup na iyon ng mahusay na panlaban sa init, kasama ang isang tumpak na balanse ng tigas at katigasan. Sa ilalim ng init o presyon, ang PEEK ay hindi madaling mag-warp, at ito ay mahusay na nakayanan laban sa paulit-ulit na stress.
Umaasa din ang PEEK sa isang napaka-semi-crystalline na istraktura. Pinapanatili nito ang antas ng pagkikristal sa paligid ng 25% hanggang 35%, na tumutulong na panatilihing buo ang mga mekanikal na katangian nito kahit na tumataas ang temperatura patungo sa punto ng pagkatunaw nito. Ang tumpak na pamamahala ng thermal sa panahon ng extrusion ay nagsisiguro na ang mga polymer chain ay nakatiklop sa mga napakaayos na istrukturang mala-kristal. Kung masyadong mabilis na pinalamig ng isang tagagawa ang extruded tube, ang plastic ay nananatiling amorphous, nagiging translucent at nawawala ang paglaban sa kemikal at lakas nito sa mataas na temperatura.
Kapag pinagsama mo ang matrix na ito ng tinadtad na carbon o glass fibers, naaabala mo ang maayos na pagtitiklop ng mga polymer chain, ngunit nakakakuha ka ng matibay na panloob na plantsa. Ang polymer matrix ay naglilipat ng stress nang direkta sa mas malakas, mas matigas na mga hibla. Pinipigilan nito ang paggalaw ng mga polymer chain, paghinto ng paggapang at kapansin-pansing pagtaas ng lakas ng makunat. Ibinababa rin nito ang Coefficient of Linear Thermal Expansion (CLTE) sa mga antas na malapit na tumutugma sa aluminyo o bakal, na nagbibigay-daan sa mga inhinyero na magdisenyo ng tight-tolerance na metal-to-plastic press fit na hindi luluwag kapag uminit ang assembly.
Ang pagdaragdag ng carbon fiber ay hindi isang linear na pag-upgrade. May matarik na parusa sa paggawa. Habang tumataas ang nilalaman ng hibla, ang natutunaw na lagkit ng mga plastik na spike. Sa isang extruded tube, ang mga hibla na ito ay may posibilidad na nakahanay sa direksyon ng daloy, ibig sabihin, ang tubo ay nagkakaroon ng hindi kapani-paniwalang lakas ng makunat sa haba nito, na may bahagyang mas mababang lakas sa kahabaan ng hoop axis nito.
Ang 10% carbon fill ay nagbibigay ng katamtamang bump sa paninigas habang pinapanatili ang melt flow index na sapat na mataas para sa mga kumplikado at manipis na pader na extrusions. Ito ay nananatiling medyo madaling makina at lumalaban sa malutong na pagkabali.
Ang paghakbang ng hanggang 30% carbon fiber ay kumakatawan sa pamantayan ng industriya. Binabalanse nito ang napakalaking tensile strength gains na may katanggap-tanggap na machinability. Ang ratio na ito ay nagbibigay ng integridad ng istruktura na kailangan para sa mga high-pressure na aplikasyon nang hindi lubos na isinasakripisyo ang natural na tigas ng plastic.
Sa 40% carbon fill, makakamit mo ang maximum rigidity. Ang trade-off ay matinding lagkit sa panahon ng pagmamanupaktura. Ang pag-extruding o pag-injection molding ng 40% CF tubes ay nangangailangan ng tumpak na kontrol sa temperatura upang maiwasan ang mga voids. Ang nagresultang materyal ay lubos na malutong. Ang pagma-machine ng 40% CF PEEK ay nangangailangan ng polycrystalline diamond (PCD) tooling, dahil ang karaniwang carbide end mill ay mawawala ang kanilang cutting edge sa ilang minuto kapag pinuputol ang dami ng abrasive na carbon.
Ang Unfilled PEEK ay may Heat Distortion Temperature (HDT) sa paligid ng 152°C. Magdagdag ng 30% carbon o glass fiber, at ang HDT na iyon ay tumalon sa 315°C. Ang parehong punong materyales ay madaling humahawak sa matinding init sa paligid.
Ang divergence ay namamalagi sa mga de-koryenteng daanan. Ang PEEK ay natural na isang napakabisang insulator. Ang pagdaragdag ng glass fiber ay nagpapanatili sa ganoong paraan, pinapanatili ang mataas na volume resistivity. Ang pagdaragdag ng carbon fiber ay bumaba nang husto sa resistivity ng volume nito. Ang CF30 ay likas na anti-static. Sa pamamagitan ng pagsasaayos ng carbon matrix, ang mga tagagawa ay makakagawa ng anti-static na PEEK cylinder o ganap na conductive PEEK tubing. Kung ang iyong linya ng gasolina o bahagi ng aerospace ay kailangang i-ground nang ligtas ang static charge, ang carbon fiber ay sapilitan. Sisikapin ng glass fiber ang singil na iyon hanggang sa makabuo ito ng sapat na boltahe sa arc, na posibleng magdulot ng isang sakuna na pagkabigo sa pabagu-bagong kapaligiran.
Tribology—ang pag-aaral ng friction at wear—ay kung saan ang CF30 at GF30 ay ganap na naghihiwalay batay sa kanilang pisikal na pakikipag-ugnayan sa mga ibabaw ng isinangkot.
| Variant ng Materyal | Dynamic Friction Coefficient (vs Steel) | Mating Surface Wear Profile | Thermal Conductivity |
|---|---|---|---|
| Walang laman na SILIP | 0.30 - 0.40 | Mababa (Hindi nakasasakit) | Mababa (Insulator) |
| SILIP CF30 | 0.15 - 0.20 | Napakababa (self-lubricating) | Mataas (Nakakawala ng init) |
| SILIP GF30 | 0.40 - 0.55 | Mataas (Lubos na nakasasakit) | Mababa (Insulator) |
Sa mga dinamikong pagkarga, ang pag-iipon ng init ay sumisira sa mga plastik. Ang bawat polymer ay may limitasyon sa Pressure-Velocity (PV). Kung lampasan ang limitasyong ito, ang plastic ay hindi makakapagbuhos ng frictional heat nang mabilis, na humahantong sa mabilis na pagkatunaw at pagkasira ng bahagi. Ang CF30 ay mahusay sa mga bearings, seal, at wear rings dahil ang mga carbon fiber ay gumaganap bilang mga thermal conduit, humihila ng init mula sa friction interface at dispersing ito sa katawan ng tubo.
Ang mga hibla ng carbon ay kumikilos din bilang isang solidong pampadulas. Habang nagsusuot ng mikroskopiko ang PEEK, nag-iiwan ito ng manipis na tribological na pelikula ng carbon sa ibabaw ng isinangkot, na nagpapababa pa sa friction coefficient sa paglipas ng panahon.
Ang mga hibla ng salamin ay gumagawa ng eksaktong kabaligtaran. Ang mga ito ay thermal insulators, ibig sabihin, ang frictional heat ay nananatiling nakulong sa contact point, na nagpapababa sa epektibong PV limit ng bahagi. Mas masahol pa, ang mga nakalantad na microscopic glass fibers ay kumikilos tulad ng papel de liha. Sa ilalim ng dynamic na pagkarga, ang isang GF30 tube ay agresibong makaka-iskor at mapapahina ang metal shaft na sinasakyan nito. Gumamit ng salamin para sa mga static na structural standoff. Gumamit ng carbon para sa anumang gumagalaw.
Tinukoy ng mga inhinyero ang mga tubo na ito batay sa mga sukdulan sa kapaligiran na sumisira sa mga karaniwang plastik na engineering tulad ng Delrin o Nylon.
Sa mga aplikasyon ng aerospace, ang pagbabawas ng timbang ay nagtutulak sa pagpili ng materyal. Pinapalitan ng machined carbon fiber tube ang aluminum at titanium sa mga fuel system, drone airframe, at structural standoffs. Nakakabawas ito ng malaking timbang habang lumalaban sa mga agresibong aviation fluid, hydraulic oil, at jet fuel.
Sa larangang medikal, ang isang PEEK tube para sa mga medikal na instrumento ay dapat na makaligtas sa daan-daang mga cycle sa isang high-temperature na steam autoclave nang hindi nakakasira, nag-warping, o nawawala ang dimensional na katatagan. Ang mga variant na puno ng carbon ay nagbibigay ng mataas na higpit na kinakailangan para sa mga gabay sa pag-target sa operasyon, endoscopic handle, at mga external na bahagi ng fixation.
Umaasa ang mga operasyon ng pagbabarena sa enerhiya at malayo sa pampangextruded carbon filled SILIPpara sa downhole wireline logging tool at sensor housing. Ang materyal ay nakaligtas sa tuluy-tuloy na pagkakalantad sa maasim na gas (H2S), matinding hydrostatic pressure, at mga temperatura sa paligid na higit sa 200°C sa ilalim ng lupa.
Ang pag-extruding filled PEEK ay kilala na mahirap. Maaaring magkumpol-kumpol ang mga hibla sa panahon ng pagkatunaw, na lumilikha ng mga tuyong lugar, mga zone na mayaman sa resin, o mga void na nakatago sa loob ng dingding ng tubo. Ang isang 1mm na walang laman sa isang PEEK tube wall ay nagsisilbing isang matinding stress concentrator. Sa ilalim ng cyclical loading o mataas na hydrostatic pressure, kumakalat ang mga micro-crack mula sa void na ito hanggang sa tuluyang magugupit ang bahagi. Dahil ang PEEK na puno ng carbon ay itim at ganap na opaque, hindi mo makikita ang interior para sa mga depektong ito.
Upang magarantiya ang integridad ng istruktura, umaasa ang nangungunang produksyonAI-Driven Detection Detection. Ang prosesong ito ay nagpapares ng ultrasonic acoustic scanning o advanced na X-ray imaging sa mga machine learning algorithm. Tinutukoy nito ang mga micro-voids, fiber agglomeration, at concentricity variation sa real-time habang ang tubo ay umaalis sa extrusion na mamatay. Ang system ay nagmamapa ng mga acoustic reflection sa mga pisikal na laki ng depekto, na tinatanggihan ang mga nakompromisong seksyon ng tubing bago sila ipadala. Ang paghuli sa mga panloob na depekto na ito ay ginagarantiyahan ang huling machined tube wall ay hindi mabibigo sa ilalim ng presyon sa field.
Ang pagtukoy sa tamang timpla ng polimer ay walang silbi kung ang panghuling geometry ay nangangailangan ng masyadong maraming post-processing. Ang PEEK ay isang mamahaling hilaw na materyales. Ang pagbili ng solidong baras at pag-machining ng 80% nito sa mga chips ay sumisira sa iyong badyet sa proyekto at nag-aaksaya ng mahalagang oras ng makina ng CNC. Ang pagkuha ng malapit-net-shape tubes ay lubhang nakakabawas sa mga gastos sa produksyon at materyal na basura.

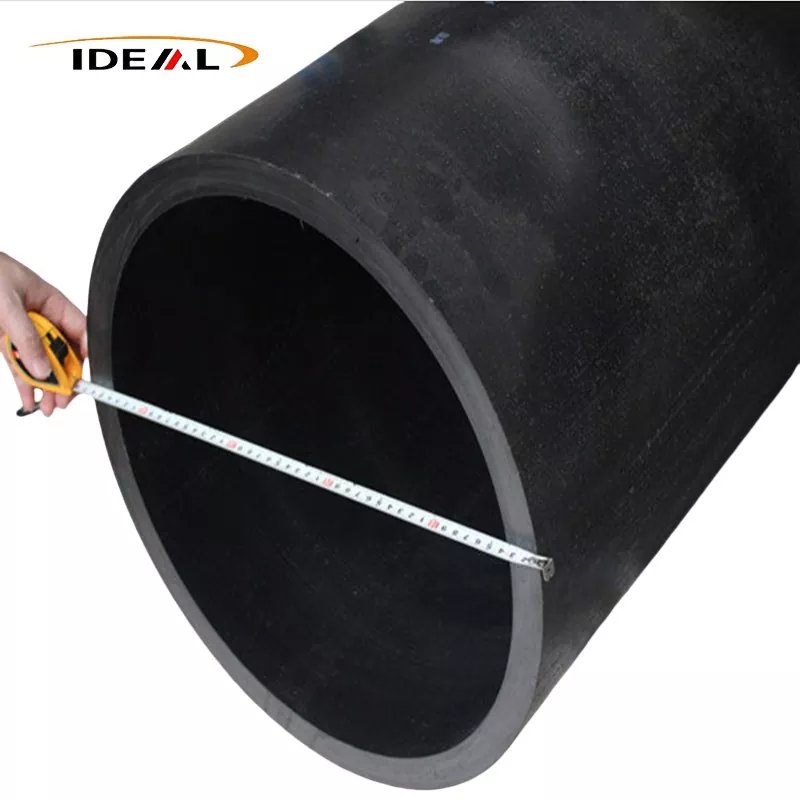

Bilang isang dedikadong pabrika, ang Guangzhou Ideal Plastic ay nagpapatakbo ng espesyal na extrusion, injection molding, at CNC machining lines partikular para sa mga high-temperature na engineering plastic. Gumagawa silaCarbon fiber Filled PEEK tubesna may mga rate ng pagpuno ng carbon mula 10% hanggang 40%. Ang pasilidad ay nagpapalabas ng napakalaking profile, humahawak ng mga custom na dimensyon mula 15mm hanggang 458mm sa mga detalye ng panloob at panlabas na diameter.
Ang lahat ng mga materyales ay sinusuportahan ng pamamahala ng kalidad ng ISO9001, kasama ng mga sertipikasyon ng REACH at RoHS. Tinitiyak nito ang ganap na pagsunod para sa pandaigdigang aerospace, medikal, at precision na mga supply chain. Sa pamamagitan ng pagtutugma ng tamang carbon fill rate sa isang near-net-shape extrusion, makukuha mo ang eksaktong mekanikal na katangian na idinisenyo mo, na inihatid sa isang geometry na nagpapaliit sa iyong machining overhead.
