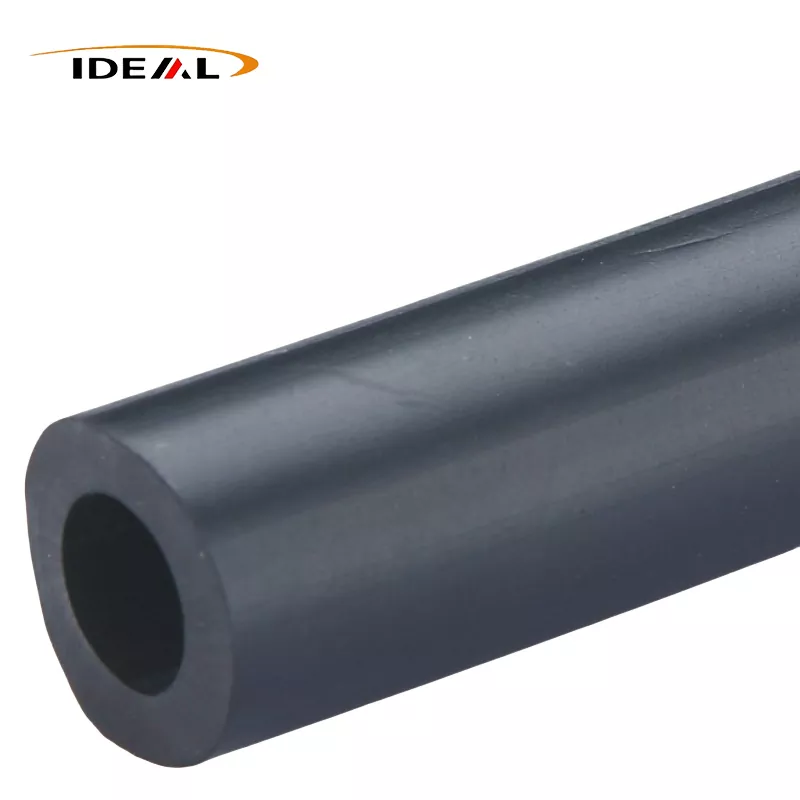

Carbon Fiber Reinforced PEEK Pipeay isang praktikal na pagpipilian kapag ang isang karaniwang PEEK tube ay nangangailangan ng higit na higpit, dimensional na katatagan, kapasidad ng pagkarga, o static na kontrol. Gumagawa ang Ideal Plastic ng mga itim na carbon-fiber-filled na PEEK tube na may carbon-fiber content mula 10% hanggang 40%, mga opsyon sa LCF at SCF, na nakasaad sa loob at labas ng diameter range, haba na 1,000 mm o 3,000 mm, at mga tolerance hanggang ±0.02 mm.
Ang tamang grado ay hindi pinipili ng porsyento ng carbon lamang. Ang haba ng hibla, geometry ng pader, temperatura ng pagpapatakbo, mga kondisyon ng pagsusuot, mga kinakailangan sa kuryente, at ang mga natapos na sukat ay lahat ay nakakaapekto sa detalye. Magsimula sa load case at drawing, pagkatapos ay humiling ng quotation laban sa isang tinukoy na materyal at kinakailangan sa inspeksyon.
Kapag Tamang Pagpipilian ang Mga Tube na Peek na Puno ng Carbon Fiber
Nagbibigay na ang Pure PEEK ng kapaki-pakinabang na kumbinasyon ng kakayahan sa temperatura, paglaban sa kemikal, pag-uugali ng pagsusuot, at katatagan ng dimensional. Ang pagdaragdag ng carbon fiber ay nagbabago sa balanse patungo sa paninigas at suporta sa pagkarga. Mahalaga iyon sa isang tubo na ginagamit bilang bearing sleeve, insulating o guideing component, structural passage, roller o bahagi ng transmission, o iba pang semi-finished na profile na dapat hawakan ang hugis nito sa ilalim ng stress.
Ang carbon fiber ay karaniwang nagkakahalaga ng pagsasaalang-alang kapag ang isang purong PEEK tube ay masyadong lumilihis, lumalawak sa labas ng fit window, o mas mabilis na nagsuot kaysa sa pinapayagan ng application. Makakatulong din ito sa mga static-sensitive na system. Ang Ideal Plastic ay nagsasaad ng resistivity ng volume na kasing baba1 × 10³ Ω·cmpara sa hanay ng materyal na PEEK na puno ng carbon-fiber nito, ngunit dapat kumpirmahin ang kinakailangang pagganap ng kuryente para sa eksaktong grado, nilalaman ng fiber, geometry, at paraan ng pagsubok.
Huwag ituring ang isang carbon-filled tube bilang isang awtomatikong kapalit para sa bawat PEEK na bahagi. Maaaring makaapekto ang carbon fiber sa machinability, surface appearance, anisotropy, at electrical behavior. Kung ang tubo ay dapat manatiling mataas ang pagkakabukod, kung ang isang napakakinis na ibabaw ng contact ay kritikal, o kung ang bahagi ay nalantad sa isang kemikal na pinaghalong hindi sakop ng umiiral na data, humingi ng isang pagsusuri na partikular sa grado bago mag-order.
Piliin ang Carbon-Fiber Content at Fiber Grade para sa Load Case
Anong 10% hanggang 40% na Mga Pagbabago sa Carbon Fiber sa PEEK
Nag-aalok ang Ideal Plastic ng adjustable carbon-fiber content mula 10% hanggang 40%. Sa pangkalahatan, ang pagtaas ng antas ng tagapuno ay naglilipat sa composite patungo sa higit na tigas at suporta sa pagkarga, habang ginagawang mas sensitibo ang pagpili ng materyal sa direksyon ng pagproseso at sa nakapaligid na disenyo. Ang pinakamataas na porsyento ay hindi awtomatikong ang pinakamahusay na halaga: maaaring hindi ito kailangan para sa isang lightly load na tubo at maaaring kumplikado sa machining o mga kinakailangan sa ibabaw.
Tukuyin ang resulta na kailangan mo sa halip na humiling lamang ng "carbon-filled PEEK." Kabilang sa mga kapaki-pakinabang na input ang radial load, axial load, hindi sinusuportahang span, temperatura range, sliding speed, mating material, duty cycle, chemical media, at kung ang tubo ay dapat mawala ang static charge. Ang Ideal Plastic ay nagsasaad ng mga value ng stiffness sa hanay na 8 hanggang 12 GPa para sa alok nitong carbon-fiber-reinforced PEEK. Ituring ang hanay na iyon bilang gabay sa antas ng produkto, hindi isang kapalit para sa isang datasheet na partikular sa grado o pagpapatunay ng disenyo.
LCF, SCF, at CF30 PEEK Tube Options
Higit sa label ang nakakaapekto sa grado ng hibla. Ang ibig sabihin ng LCF ay mahabang carbon fiber; Ang ibig sabihin ng SCF ay maikling carbon fiber. Maaaring maging kapaki-pakinabang ang mas mahahabang fibers kung saan priyoridad ang kahusayan sa reinforcement at stiffness, habang ang mga short-fiber compound ay maaaring maging mas angkop para sa conventional processing at detalyadong machined profiles. Ang aktwal na kinalabasan ay depende sa fiber orientation, paghubog o mga kondisyon ng extrusion, kapal ng pader, at machining.
Karaniwang tinutukoy ng "CF30" ang isang compound ng PEEK na may humigit-kumulang 30% carbon fiber, ngunit dapat na kumpirmahin ang pagtatalaga sa supplier. Itanong kung ang naka-quote na CF30 PEEK tube ay LCF o SCF, anong tolerance ang nalalapat pagkatapos ng machining, at kung aling data ng property ang nabibilang sa eksaktong compound na iyon. Pinipigilan nito ang isang karaniwang pagkakamali sa pagbili: paghahambing ng dalawang materyales ayon sa porsyento ng carbon habang tinatanaw ang iba't ibang anyo ng fiber at mga ruta ng pagmamanupaktura.
Kumpirmahin ang Pipe, Tube, Profile, at Machined Dimension Bago Mag-order
Tukuyin ang OD, ID, Kapal ng Pader, Haba, Pagpaparaya, at Surface Finish
Ang "PEEK pipe" at "PEEK tube" ay kadalasang ginagamit nang palitan sa mga paghahanap ng supplier, ngunit ang quotation ay nangangailangan pa rin ng isang tumpak na dimensional na kahulugan. Ibigay ang diameter sa labas (OD), diameter sa loob (ID), kapal ng pader o pagkalkula nito, haba ng hiwa, dami, tolerance, kondisyon ng pagtatapos, at kinakailangan sa pagtatapos ng ibabaw. Sabihin kung ang mga sukat ay ibinibigay bilang extruded, cut, o machined.
Ang Ideal Plastic ay naglilista ng 1,000 mm at 3,000 mm na karaniwang haba at isang nakasaad na tolerance na ±0.02 mm para sa carbon-fiber-reinforced PEEK pipe nito. Kumpirmahin kung aling mga sukat ang saklaw ng pagpapaubaya. Ang mahigpit na OD tolerance ay hindi awtomatikong nangangahulugan na ang ID, concentricity, straightness, o end squareness ay may parehong tolerance.
Gumamit ng Pagsusuri sa Dimensyon na Nakabatay sa Pagguhit upang Pigilan ang Mga Error sa Pagkasyahin
Magpadala ng guhit kapag ang tubo ay umaangkop sa isang baras, sa isang pabahay, o sa isang sealing o bearing assembly. Markahan ang mga kritikal na tampok sa halip na umasa sa isang paglalarawan ng catalog. Dapat saklaw ng pagsusuri ang:
- Mga limitasyon ng OD at ID, kasama ang kinakailangang kapal ng pader;
- concentricity, straightness, at pinapayagang ovality kung saan ang pagpupulong ay nakasalalay sa kanila;
- haba ng hiwa, squareness ng dulo, chamfers, grooves, butas, o iba pang machined na detalye;
- materyal na grado, konstruksiyon ng LCF o SCF, at porsyento ng carbon-fiber;
- paraan ng inspeksyon, sampling plan, packaging, at dokumentasyon.
Para sa custom na carbon fiber PEEK na mga dimensyon ng tube, kadalasang mas kapaki-pakinabang ang pagsusuri sa pagguhit kaysa sa pagtatanong lang ng pinakamalapit na nominal na laki. Inilalantad nito ang mga angkop na panganib bago ang produksyon at binibigyan ang supplier ng malinaw na batayan para sa tooling, machining, at inspeksyon.
Nai-publish na Data ng Pagganap at ang Mga Limitasyon ng Paghahambing
Ang Ideal Plastic ay nagsasaad ng temperatura ng pagpapalihis ng init sa itaas 315°C at patuloy na paggamit ng temperatura hanggang 260°C para sa impormasyon ng produktong PEEK na pinalakas ng carbon-fiber nito. Ang mga figure na iyon ay nagpapahiwatig ng mataas na temperatura na kakayahan, ngunit hindi ito nangangahulugan na ang isang tubo ay maaaring dalhin ang maximum na mekanikal na pagkarga nito nang tuluy-tuloy sa 260°C. Ang pag-load, kapal ng pader, oras ng pagkakalantad, konsentrasyon ng stress, at pag-mount ay lahat ay nakakaapekto sa magagamit na temperatura ng disenyo.
Ang parehong pag-iingat ay nalalapat sa pagsusuot at paglaban sa kemikal. Ang Carbon-filled PEEK ay nilayon para sa hinihingi na friction, wear, load, at chemical-exposure na mga kondisyon, ngunit ang performance ay depende sa mating surface, pressure, velocity, lubrication, temperature, at aktwal na konsentrasyon ng kemikal. Hindi dapat ituring ang isang chemical compatibility statement para sa PEEK bilang pag-apruba para sa bawat solvent blend, process fluid, o temperature cycle.
Gumamit ng mga nai-publish na halaga upang paliitin ang pagpili ng materyal, pagkatapos ay i-verify ang eksaktong grado. Humiling ng isang datasheet, sample, o pagsusuri ng application kapag mataas ang resulta ng pagkabigo. Ang Ideal Plastic ay nagsasaad na ang mga libreng sample ay magagamit, na maaaring suportahan ang isang fit check o isang kinokontrol na prototype na pagsubok bago ang isang mas malaking order.
Mga Application para sa High-Temperature, Wear, Chemical, at Static-Control System
Ang carbon fiber PEEK tubing ay isang malakas na kandidato para sa mga sistemang pang-industriya na pinagsasama ang init sa mekanikal na pangangailangan. Ang mga karaniwang lugar ng pagsusuri ay kinabibilangan ng:
- Mga bahagi na nagdadala ng pagkarga o paghahatid:ang carbon fiber ay maaaring magpapataas ng higpit at mabawasan ang pagpapalihis kumpara sa ordinaryong purong PEEK.
- Mga pagtitipon na nakatuon sa pagsusuot:ang composite ay angkop sa mga application na may kinalaman sa friction at wear, ngunit ang mating material at pressure-velocity na tungkulin ay nangangailangan pa rin ng pagsusuri.
- Tubing na may mataas na temperatura:ang nakasaad na 260°C na tuloy-tuloy na paggamit na figure at HDT sa itaas ng 315°C ay nagbibigay ng panimulang punto para sa thermal screening, hindi isang kumpletong limitasyon sa disenyo.
- Mga sangkap sa proseso ng kemikal:tasahin ang partikular na medium, konsentrasyon, temperatura, at tagal ng pagkakalantad sa halip na umasa sa salitang "lumalaban sa kemikal."
- Static-sensitive na kagamitan:ang nakasaad na low volume resistivity ay maaaring may kaugnayan kung saan mahalaga ang pagwawaldas ng singil; kumpirmahin ang mga kinakailangan sa saligan at elektrikal na pagsubok para sa natapos na bahagi.
Ang carbon fiber ay madalas ding inihambing sa glass fiber. Ang mas mahusay na pagpipilian ay nakasalalay sa mga target na katangian: ang carbon-filled PEEK ay karaniwang pinipili kapag ang paninigas, bigat, pag-uugali ng pagsusuot, o pagkawala ng kuryente ay mas mahalaga, habang ang panghuling desisyon ay nangangailangan ng maihahambing na data ng grado kaysa sa mga pangalan ng tagapuno lamang.
Humiling ng Na-verify na Carbon Fiber PEEK Tube Quote mula sa Ideal Plastic
Ipadala ang Ideal Plastic ang drawing o isang malinaw na detalye para sa iyongcarbon fiber reinforced PEEK pipe. Isama ang temperatura ng aplikasyon, pag-load, friction o mga kondisyon ng pagsusuot, chemical media, static-control na kinakailangan, OD, ID, haba, tolerance, dami, at target ng paghahatid.
Hilingin sa quotation na tukuyin ang porsyento ng carbon-fiber, LCF o SCF construction, mga naaangkop na dimensional tolerance, mga dokumento sa inspeksyon, sample availability, at kung ang bahagi ay ibinibigay bilang tube o natapos sa pamamagitan ng machining. Ang Ideal Plastic ay nagsu-supply ng mga semi-finished at machined na PEEK profile mula sa Guangzhou, China, kabilang ang mga tube at custom na bahagi, na may standard o custom na lead time para sa mga internasyonal na customer.
Para sa unang pagsusuri, gamitin angpasadyang carbon fiber PEEK tube quotation pageat ikabit ang guhit. Ang isang na-verify na pagsusuri sa grado at dimensyon ay karaniwang makakatipid ng mas maraming oras kaysa sa pagpili ng isang nominal na CF30 na tubo at pagwawasto sa akma pagkatapos ng produksyon.
