Ang maikling sagot: pumili ng carbon-fiber-filled PEEK tube kapag idinagdag ang higpit at dimensional na katatagan ay nagbibigay-katwiran sa mga trade-off nito
Ang mga pipe ng PEEK ay mga guwang na kalahating tapos na mga hugis na ginagamit bilang ibinibigay o ginagawa sa mga bahagi tulad ng mga bushings, manggas, seal, mga bahagi ng balbula at mga insulating body. Ang carbon fiber ay idinagdag kapag hindi napuno ang PEEK ay hindi nagbibigay ng sapat na higpit, dimensional na kontrol o paglaban sa pagpapapangit sa ilalim ng mekanikal at thermal load.
Hindi nito ginagawang ang materyal na puno ng carbon ang awtomatikong pagpipiliang premium. Ito ay maaaring hindi gaanong mapagpatawad kaysa sa virgin PEEK, mas mahirap sa mga tool sa paggupit at iba sa kuryente. Ang tamang desisyon ay nakasalalay sa direksyon ng pagkarga, temperatura, pagkakalantad sa kemikal, mga ibabaw ng pagsasama, mga kinakailangan sa kuryente at ang dami ng stock na inaasahan mong aalisin. GuangZhou Ideal na mga alokMga Pipe na Puno ng Carbon Fiber PEEKna may adjustable carbon-fiber content mula 10% hanggang 40%; kinikilala ng kumpanya ang 30% bilang karaniwang ginagamit na ratio.
Maaaring ilarawan ng pipe, tube at tubing ang parehong semi-finished stock—ngunit ang mga dimensyon ay dapat na malinaw na nakasaad
Sa mga polymer stock catalog, ang "PEEK pipe," "PEEK tube" at "PEEK tubing" ay kadalasang ginagamit nang palitan. Hindi dapat ipagpalagay ng mga mamimili na ang mga tuntuning ito ay sumusunod sa mga kombensiyon ng metal-piping. Ang isang tagapagtustos ay maaaring naglalarawan ng isang blangko sa makapal na pader na machining sa halip na isang linya na may markang presyon na nilalayon upang magdala ng likido bilang naka-install.
Ang pagguhit ng pagbili, hindi ang pangngalan, ang dapat na kontrolin ang pagkakasunud-sunod. Kung kasangkot ang serbisyo ng presyon, ang mga semi-tapos na sukat ng stock lamang ay hindi nagtatatag ng kakayahan sa presyon. Ang natapos na geometry, mga joints, temperatura, media, kasaysayan ng pagkarga at naaangkop na pamantayan ng disenyo ay nangangailangan ng hiwalay na pagsusuri sa engineering.
Tukuyin ang OD, ID, kapal ng pader, haba at machining allowance sa isang dimensyon na drawing
Sabihin ang panlabas na diameter, panloob na diameter at haba, pagkatapos ay tukuyin kung ang bawat halaga ay nominal, bilang ginawa o kinakailangan pagkatapos ng machining. Isama ang concentricity, straightness, roundness, surface finish at end condition kung saan nakakaapekto ang mga ito sa natapos na bahagi. Ang pangkalahatang plus-o-minus na diameter tolerance ay hindi kinokontrol ang bore-to-OD concentricity.
Mag-iwan ng sapat na allowance sa machining upang linisin ang balat at itama ang inaasahang pagbaluktot, ngunit hindi gaanong hindi kinakailangan ang gastos ng materyal at oras ng machining. Ang manipis na tapos na mga pader ay nangangailangan ng espesyal na pansin: ang presyon ng chuck, pagputol ng init at natitirang stress ay maaaring ilipat ang isang bore pagkatapos nito umalis sa makina.
Tratuhin ang mga na-publish na hanay ng laki at ±0.02 mm tolerance bilang mga claim na nililinaw, hindi mga garantiya para sa bawat kumbinasyon ng ID/OD

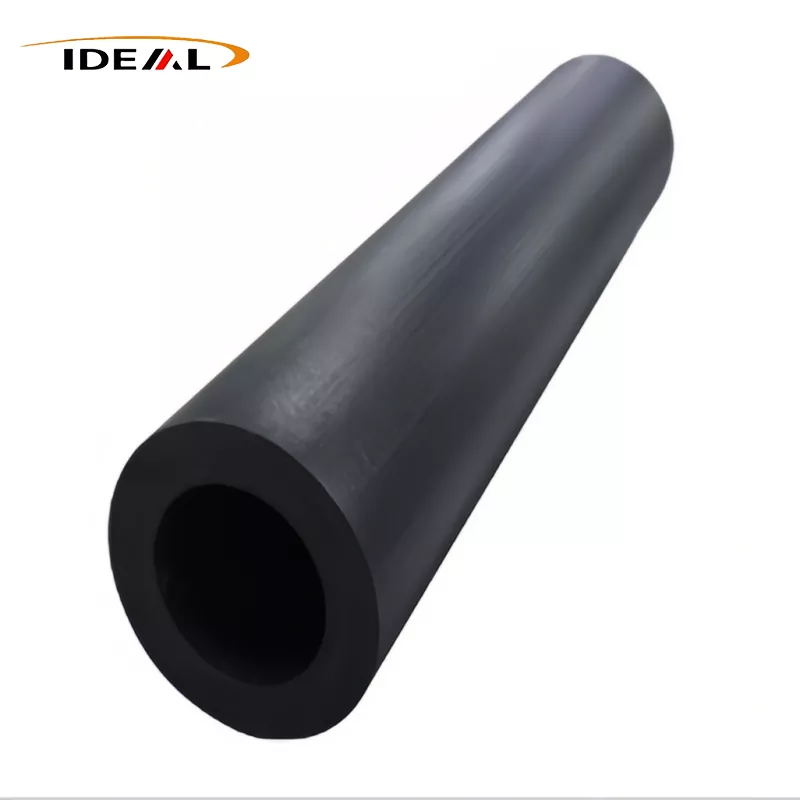

Ang pahina ng produkto ng GuangZhou Ideal ay naglilista ng itim na materyal, nominal na ID na Φ20–458 mm, OD na Φ15–404 mm, haba ng 1,000 mm at 3,000 mm, at isang nakasaad na tolerance na ±0.02 mm. Ang mga hanay na iyon ay hindi dapat basahin bilang isang matrix ng mga malayang mapapalitang dimensyon; ang isang wastong tubo ay dapat may OD na mas malaki kaysa sa ID nito.
Bago mag-order, tanungin kung aling mga kumbinasyon ng ID/OD ang available at kung anong tampok ang saklaw ng pagpapaubaya. Kumpirmahin din ang temperatura ng pagsukat, paraan ng inspeksyon, sampling plan, pamantayan ng straightness at kung naaangkop ang tolerance sa stock o isang machined surface. Angnai-publish na PEEK tube sizes at tolerance informationay isang kapaki-pakinabang na panimulang punto ng RFQ, hindi isang kapalit para sa isang tinatanggap na pagguhit.
Anong carbon fiber ang nagbabago sa PEEK—at kung ano ang hindi awtomatikong bumubuti
Pinipigilan ng mga carbon fiber ang paggalaw sa loob ng PEEK matrix. Sa isang angkop na grado at oryentasyon, na sa pangkalahatan ay nagpapataas ng paninigas, binabawasan ang pagbabago ng dimensyon sa ilalim ng pagkarga at pinapabuti ang katatagan habang nagbabago ang temperatura. Ang mga epektong ito ay maaaring makatulong sa isang machined na manggas na humawak ng geometry o mabawasan ang creep kung saan ang virgin PEEK ay masyadong gumagalaw.
Ang reinforcement ay nagpapakilala rin ng direksyon. Ang ruta ng paggawa at daloy ng materyal ay maaaring ihanay ang mga hibla, kaya maaaring magkaiba ang mga katangian ng axial at through-wall. Hindi awtomatikong pinapabuti ng carbon fiber ang bawat interface ng pagsusuot, pinapanatili ang pagkakabukod ng kuryente o pinapataas ang resistensya sa bawat kemikal. Maaari din nitong bawasan ang ductility at gawing mas madaling maputol ang mga gilid sa panahon ng agresibong machining o assembly.
Ihambing ang virgin, carbon-fiber-filled at iba pang binagong mga marka ng PEEK sa paninigas, pagsusuot, pag-uugali ng elektrikal, pagkakalantad sa kemikal at kakayahang magamit
| Salik ng desisyon | Virgin PEEK | Sumilip na puno ng carbon fiber | Iba pang binagong mga marka ng PEEK |
|---|---|---|---|
| Katigasan at dimensional na katatagan | Kapaki-pakinabang kung saan priyoridad ang pagiging matigas at hindi napunong materyal na pag-uugali | Karaniwang pinapaboran kapag kinokontrol ng deflection, creep o thermal movement ang disenyo | Ang puno ng salamin o iba pang reinforced na grado ay maaaring mag-alok ng ibang balanse ng paninigas at pag-uugali ng kuryente |
| Magsuot | Ang pagganap ay lubos na nakasalalay sa pagkarga, bilis, temperatura at counterface | Maaaring mapabuti ang ilang mga kondisyon ng pagsusuot, ngunit ang mga nakalantad na hibla ay maaaring makaapekto sa ibabaw ng isinangkot | Ang mga marka ng tindig ay maaaring mas gusto kung saan ang friction at wear ang pangunahing kinakailangan |
| Pag-uugali ng elektrikal | Karaniwang pinipili kung saan kinakailangan ang pagkakabukod | Maaaring may mas mababang resistivity, ngunit ang porsyento ng carbon lamang ay hindi tumutukoy sa isang klase ng elektrikal | Ang mga pormulasyon ay maaaring iayon para sa pagkakabukod, static na kontrol o kondaktibiti; i-verify ang aktwal na data |
| Makina | Sa pangkalahatan ay hindi gaanong nakasasakit sa mga kasangkapan | Ang carbon fiber ay nagpapataas ng pagkasuot ng tool at maaaring mag-ambag sa edge breakout | Ang tugon ng tool ay depende sa filler package |
Para sa machining carbon-fiber-filled PEEK tube, gumamit ng matalim, angkop na tooling at kontroladong workholding. Panoorin ang bore finish, heat generation at fiber breakout sa halip na umasa lamang sa pagbabasa sa labas ng diameter. Kung kritikal ang pagkakalantad sa kemikal, tasahin ang kumpletong grado laban sa aktwal na likido, konsentrasyon, temperatura, presyon at oras ng pagkakalantad.
Ang label na "30% carbon fiber PEEK tube" ay hindi kumpletong detalye ng materyal
Sinasabi sa iyo ng porsyento ang paglo-load ng tagapuno, ngunit hindi sapat upang aprubahan ang isang materyal. Kailangan mo pa rin ang resin at compound grade, ruta ng pagmamanupaktura, fiber form, mga kontrol sa kalidad at data ng ari-arian para sa ibinibigay na stock. Linawin kung ang nakasaad na porsyento ay tinukoy ng timbang o ibang batayan.
Itanong din kung ang tubo ay manggagaling sa isang production lot at kung ang supplier ay makakapagbigay ng lot-linked inspection records. Ang isang prototype na malinis sa mga makina ay hindi nagpapatunay na ang stock sa ibang pagkakataon ay magiging magkapareho kung ang compound, proseso o hibla na oryentasyon ay nagbabago. Aprubahan ang eksaktong grade at stock form, hindi isang generic na "30% CF PEEK" na paglalarawan.
Ang data ng supplier ay dapat na tumugma sa aktwal na grado, paraan ng pagsubok, hibla na oryentasyon at mga kondisyon ng serbisyo
Ang mga halaga ng datasheet ay kapaki-pakinabang lamang kapag kinakatawan ng mga ito ang materyal na matatanggap mo. Suriin ang oryentasyon ng ispesimen, conditioning, temperatura ng pagsubok at paraan ng pagsubok. Ang data ng kupon na hinulma ng iniksyon ay maaaring hindi mahulaan ang pag-uugali ng isang tubo ng makapal na pader na ginawa sa ibang direksyon ng fiber.
Para sa mga application na may mataas na temperatura, ihambing ang mga katangian sa temperatura ng serbisyo sa halip na gumamit ng mga halaga ng temperatura ng silid. Para sa serbisyong kemikal, isaalang-alang ang sabay-sabay na stress at init. Kung mahalaga ang masikip na dimensyon, humiling ng mga sukat sa ibinigay na geometry at sumang-ayon sa kung paano ikokondisyon ang mga bahagi bago ang inspeksyon.
I-validate ang volume at surface resistivity bago ituring ang PEEK na puno ng carbon fiber bilang conductive o static-dissipative
Maaaring mapababa ng carbon fiber ang electrical resistivity ng PEEK, ngunit hindi direktang sumusunod ang conductivity mula sa porsyento ng filler. Ang pamamahagi ng hibla, pakikipag-ugnay sa pagitan ng mga hibla, oryentasyon, kapal ng pader at pagproseso ay lahat ay nakakaimpluwensya sa resulta. Ang isang materyal na inilarawan bilang carbon reinforced ay maaari pa ring makaligtaan ang iyong kinakailangang hanay ng paglaban.
Ilagay ang kinakailangang volume resistivity o surface resistivity range sa drawing o material specification, kasama ang test method at conditioning requirements. Kung ang pagkawala ng singil ay kritikal sa kaligtasan, test representative tube stock o mga natapos na bahagi. Huwag palitan ang isang carbon-content certificate para sa mga pagsukat ng kuryente.
Checklist ng RFQ: kumpirmahin ang nilalaman ng carbon-fiber, geometry, mga pagpapaubaya, pagtatapos sa ibabaw, mga talaan ng inspeksyon, mga dokumento sa pagsunod, dami, oras ng pangunguna at paghahatid ng landed
- Materyal:eksaktong PEEK grade, porsyento ng carbon-fiber at kung paano tinukoy ang porsyentong iyon.
- Geometry:OD, ID, kondisyon ng dingding, haba, kondisyon ng pagtatapos at allowance sa pagma-machine.
- Mga kontrol:dimensional tolerances, concentricity, straightness, roundness at surface-finish na kinakailangan.
- Pagganap:temperatura ng serbisyo, load, kemikal, interface ng pagsusuot at kinakailangang pag-uugali ng kuryente.
- Katibayan:naaangkop na data ng pagsubok, bakas ng lot, ulat ng inspeksyon at kinakailangang mga dokumento sa pagsunod.
- Mga terminong pangkomersyo:prototype at dami ng produksyon, lead time, packaging, Incoterms at landed delivery sa U.S. destination.
- Pagtanggap:inaprubahang rebisyon sa pagguhit, paraan ng inspeksyon at pamamaraan para sa paghawak ng hindi sumusunod na stock.
